ARC-1232-B
見積もり
比較製品
電子カタログ
コンサルト
比較
データシート
購入可能

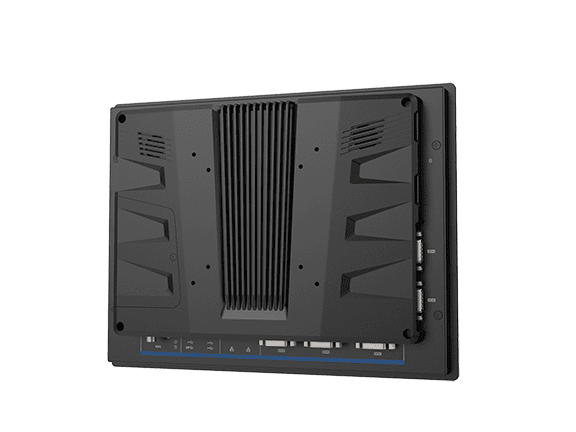

12.1" 6th Generation Intel® Core™ i5 Processor Fanless Rugged Touch Panel PC with IET Expansion
製品仕様
System Information
Processor
Intel® Core™ i5-6300U Processor, 3M Cache, up to 2.40 GHz
System Memory
1 x 260-pin DDR4 2133MHz SO-DIMM up to 16 GB
I/O Chipset
EC ITE IT8528E
Watchdog Timer
H/W reset, 1sec. ~ 65535min. and 1sec. or 1min./step
H/W Status Monitor
Monitoring CPU & system temperature and voltage
SBC
ARC-SKLU
CPU Cooler (Type)
Fanless heatsink
Other
3 x Knockouts for antenna mounting
Expansion
1 x Mini PCIe support mSATA 1 x 80-pin IET interface
Storage
1 x 2.5 Drive bay (7mm HDD restricted)
Display
Graphic Chipset
Intel® Skylake SoC integrated graphics supports optional dual display
Spec. & Resolution
HDMI: Max. Resolution 4096x2160 @ 24Hz (optional by IET module)
Audio
Audio Codec
Realtek ALC888S
Speaker Output
2 x 2W
Ethernet
LAN Chipset
1 x Intel® I210AT 1 x Intel® I219LM
Ethernet Interface
10/100/1000 Base-Tx GbE compatible
Power Requirement
DC Input
+12V ~ +26V
DC Input Connector
Lockable DC Jack (default) Optional for phoenix connector
ACPI
Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant
Software Support
OS
Win 7/ Win10 / Linux / Android 8.1
Certification
Certification Information
CE / FCC Class B
Panel
LCD Size
12.1", 4:3
Display Type
XGA
Resolution
1024 x 768
Pixel pitch
0.240 mm (H) x 0.240 mm (V)
Luminance
600 cd/m2
Contrast ratio
1000
Viewing angle
89 (U), 89 (D), 89 (L), 89 (R)
Response time
11 ms
Backlight
LED
Touch Type
Projective capacitive multi-touch up to 10 points
Touch Light Transmission
89 %
Touch Controller
USB touch (EETI)
External I/O
USB Port
4 x USB 3.0
LAN Port
2 x RJ-45
COM Port
1 x RS-232/422/485 1 x RS-232
Internal I/O
SATA
1 x SATA III
System Control
LED Indicator
HDD LED, power LED
Mechanical & Environmental
Operating Temp.
-10°C ~ 50°C (14°F ~ 122°F)
Storage Temp.
-20°C ~ 60°C (-4°F ~ 140°F)
Operating Humidity
0% ~ 90% Relative humidity, non-condensing
Dimension (W x L x H)
292.86 x 225.4 x 51.5mm
Weight
2.54 Kg
Vibration Test
With SSD/mSATA : 1.5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 1hr/axis
Shock Test
Operating with SSD/CFast/mSATA : MIL-STD-810G, method 516.6, procedure I, functional shock=20G
Drop Test
ISTA 2A, IEC-60068-2-32 Test:Ed
IP Rating
Front panel IP65 Back cover IP41
Mounting Kit
Wall / Stand / VESA 75mm x 75mm, 100mm x 100mm Panel mount with mounting kits
Power Mode
AT/ATX (ATX is default)
System Fan
Fanless
Construction - Front
Die casting with cover lens
Construction - Rear
Black die casting
Component
Adapter
Input: 100 ~ 240Vac/ 50 ~ 60Hz Output: 60W adapter (12V @ 5A adapter) AC-DC adapter
Ordering Information
ARC-1232-630-B3-1R 12.1 1024x768 Industrial Touch Panel PC, ErP Design 6th Gen Intel Core i5 6300U 2.4GHz CPU/2GLAN/2COM/4USB/SPK/12~26V input/12V Adapter Optional IET Module list: ACC-ARC-USB-1R 4 x USB 3.0 Kit for ARC Series ACC-ARC-AUDIO-1R HDMI + 5.1 CH Audio Kit for ARC Series ACC-ARC-MPCIE-1R HDMI + MPCIE w/SIM Kit for ARC Series ACC-ARC-COM-1R 2 x Isolated RS-232 Kit for ARC Series ACC-ARC-COM-2R 3 x RS-232 Kit for ARC Series ACC-ARC-COM-3R 2 x RS-232 + USB Kit for ARC Series ACC-ARC-COM-4R 2 x RS-232 + LAN Kit for ARC Series ACC-ARC-GPIO-1R 12-bit GPIO + 2-pin CAN Bus Kit for ARC Series ACC-ARC-OBDII-1R OBDII - CAN Bus Kit for ARC Series (OBDII/EOBD for Small Vehicle) ACC-ARC-OBDII-2R OBDII - CAN Bus Kit for ARC Series (J1939J1708 for Large Vehicle) ACC-ARC-OBDII-3R OBDII - CAN Bus Kit for ARC Series (ISO15765-4 for Special Large Vehicle) E1702031831R Australia Power Cord E1702031833R USA Power Cord E1702031834R Japan Power Cord E170P060380R UK Power Cord E1702031000R EU Power Cord
Drawing
