EPC-PTL

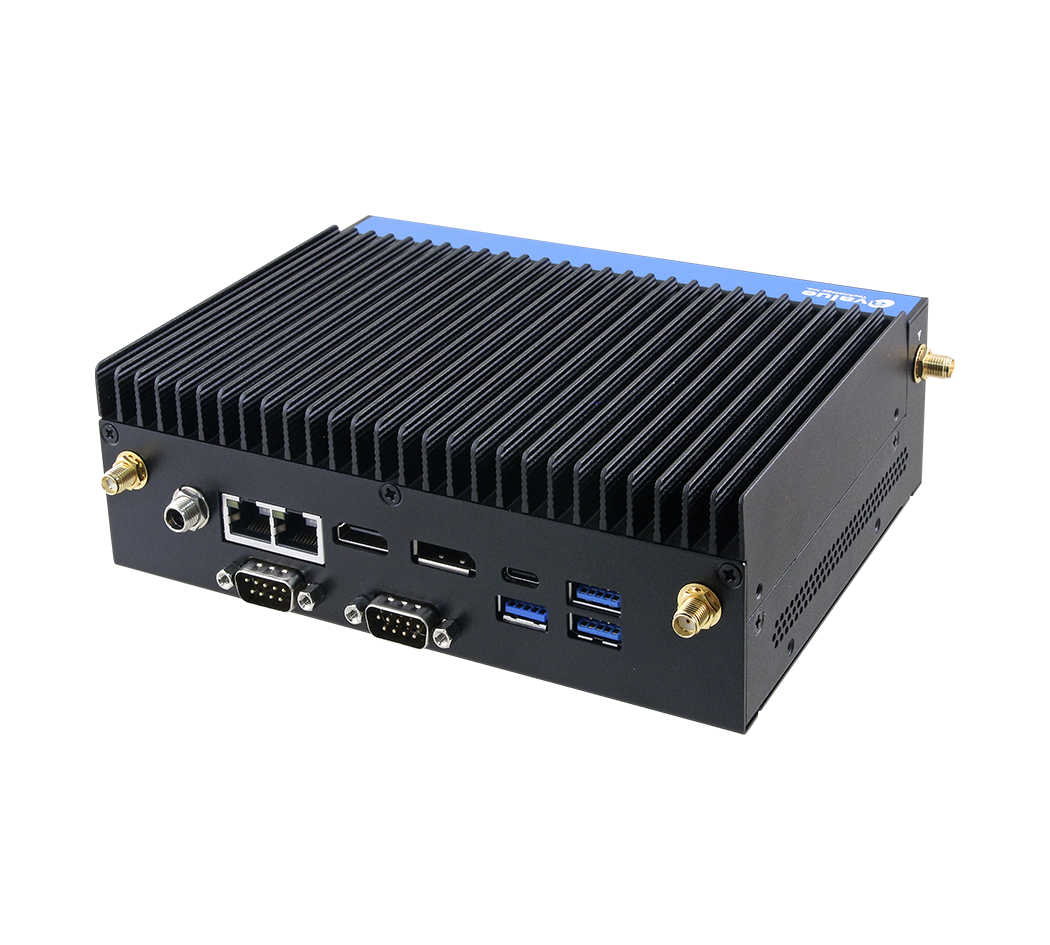

Intel Core Ultra Series 3 Compact System

Get a Quote

Comparison

データシート

Get a Quote

Comparison

データシート
  • Intel® Core Ultra Series 3 Processor
  • Built in Intel® Arc GPU
  • 1 x Memory socket (Capacity Max. Up to 48GB DDR5 6400MT/s or 32GB 7200MT/s)
  • 2 x CAN bus (with one DB-9)
  • 2 x COM Ports (2 x RS232 or 1 x RS232 & 1 x 8bit DIO)
  • 2 x Intel® 2.5G Ethernet
  • 2 x Storage (M.2 Key-M, Key-B)
  • 3 x Expansion Slot (M.2 Key-M, Key-B, Key-E)
  • 3 x Display (HDMI 2.1b, DP2.1, USB-C DP)
  • 仕様
  • FAQ

製品仕様

System Information

  • Processor

    Intel® Core™ Ultra Series 3 processors
    Intel® Core™ Ultra 7 processor 365 (12M Cache, up to 4.8 GHz)
    Intel® Core™ Ultra 7 processor 355 (12M Cache, up to 4.7 GHz)
    Intel® Core™ Ultra 5 processor 335 (12M Cache, up to 4.6 GHz)
    Intel® Core™ Ultra 5 processor 322 (12M Cache, up to 4.5 GHz)

  • System Memory

    1 x 262-pin DDR5 6400MHz (H404) SO-DIMM socket, 7200MHz
    (H484) SO-DIMM socket supports up to 48GB Max.

  • BIOS Information

    AMI BIOS, 256Mbit SPI Flash ROM

  • Watchdog Timer

    H/W Reset, 1sec. ~ 65535sec and 1sec. or 1min./step

  • H/W Status Monitor

    CPU & system temperature monitoring Voltages
    monitoring

  • TPM

    Onboard NuvoTon NPCT760AABYX supports TPM 2.0

Expansion

  • M.2

    1 x M.2 Key M 2280 (with 1 x PCIe Gen5) NVME
    1 x M.2 Key B 3042/3052/2242 (with 1 x PCIe x1, USB 3.2 Gen2,
    USB 2.0 with 1 x SIM card slot support WWAN+GNSS)
    (3.3V & 3.8V)
    1 x M.2 Key E 2230 support WiFi module and CNVi
    (1 x PCIe x1 & USB 2.0 Signal)

Storage

  • M.2

    1 x M.2 (Key M, 2280)
    1 x M.2 (Key B, 3042/3052/2242)

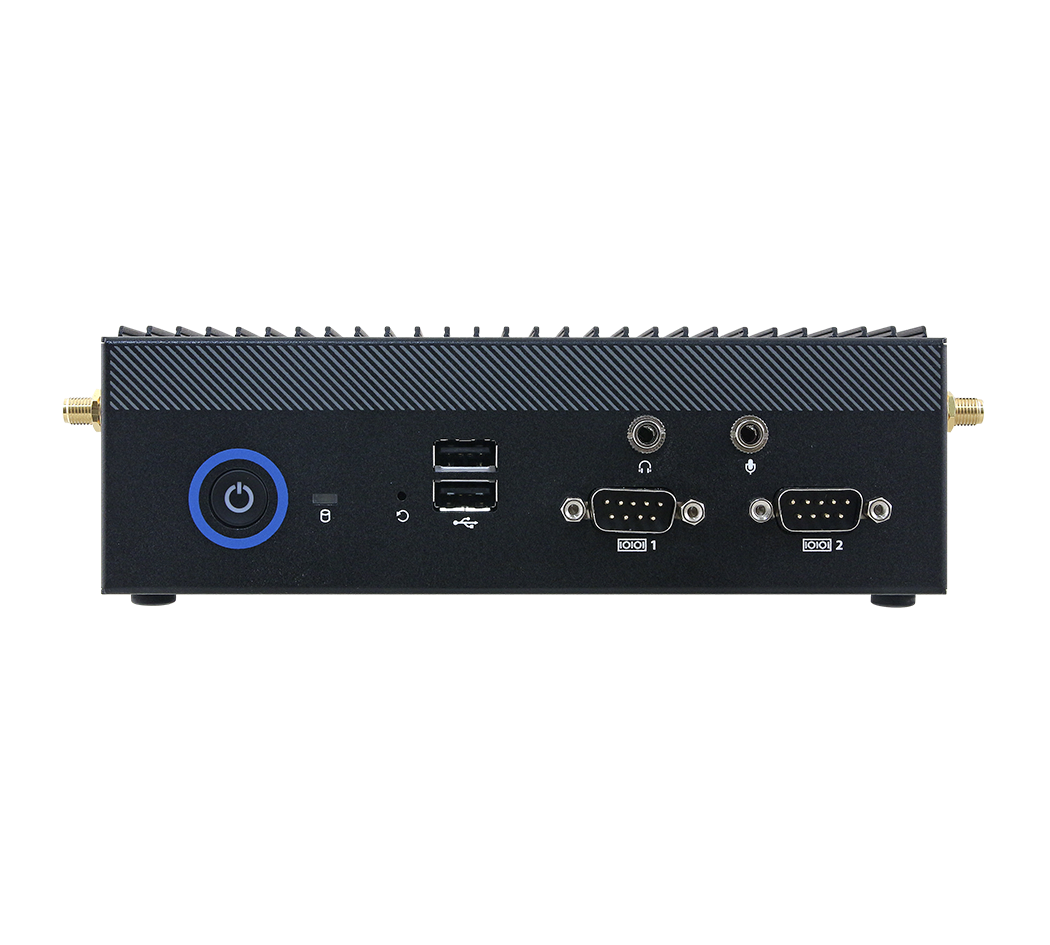

Front I/O

  • USB

    2x USB 2.0 type A

  • Power Button

    1 x Power button

  • Reset Button

    1 x Reset button

  • COM Port

    2 x DB-9 RS-232 or 1 x DB-9 RS-232+1 x DB-9 8bit DIO

  • LED Indicator

    1 x Power LED
    1 x HDD LED

  • Audio

    1 x Mic-In
    1 x Line-Out

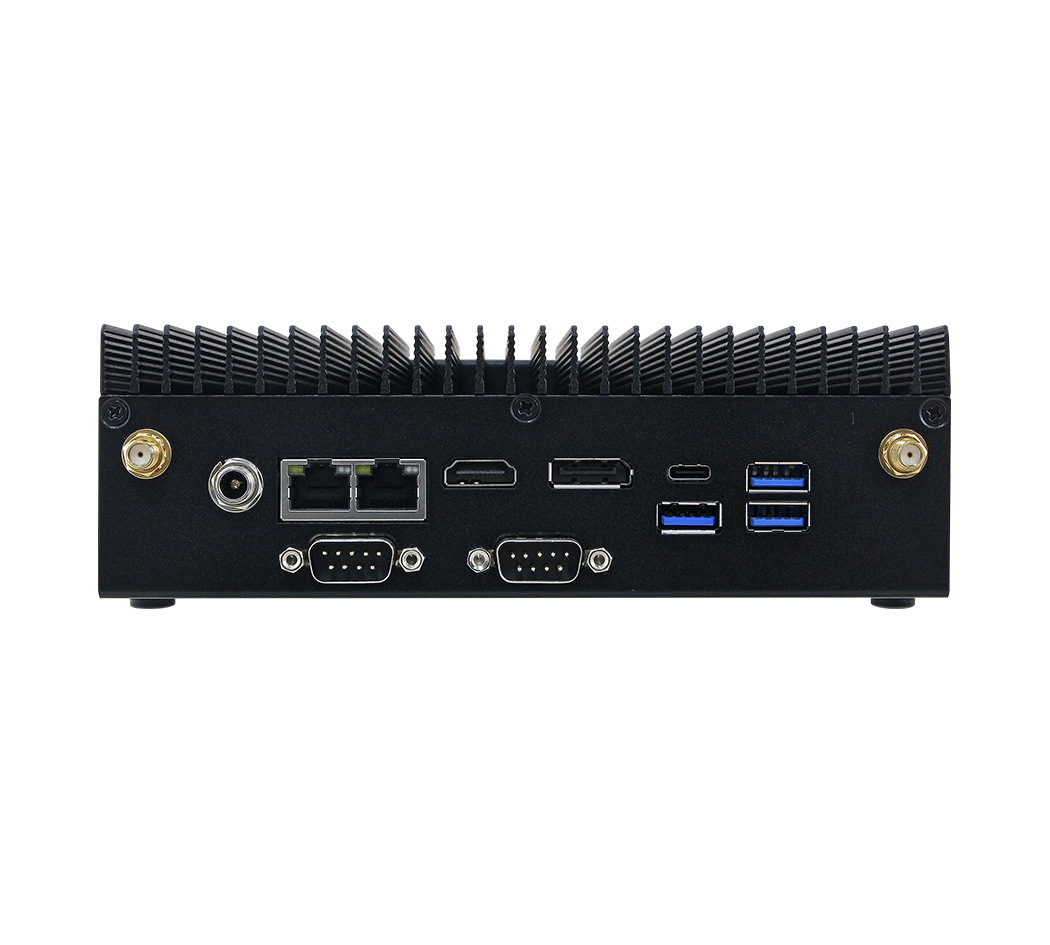

Rear I/O

  • USB

    4 x USB 2.0 by pin header
    3 x USB 3.2 Gen 2
    1 x USB Type-C 5V 3A at I/O (with USB 3.2 Gen 2x1 & DP 1.4a
    signal display output)

  • LAN Port

    2 x 2.5GHz (RJ-45)

  • CAN Bus

    2x CAN bus (one DB-9) by integrating DFI M2-CAN2 module
    on USB 2.0 https://www.dfi.com/tw/product/index/1778

  • DP

    1 x DP 2.1

  • HDMI

    1 x HDMI 2.1b

  • Antenna

    2 x Antenna holes

Right I/O

  • Antenna

    1 x Antenna holes

Left I/O

  • Antenna

    1 x Antenna holes

Display

  • Graphic Chipset

    Intel® Graphics

  • Resolution

    1 x DP 2.1: Max: 7680 x 4320@30 Hz
    1 x HDMI 2.1b: 7680 x 4320@30Hz
    1 x USB Type C support DP: 4096 x 2160@60Hz
    3 independent displays

Ethernet

  • LAN Chipset

    2 x Intel® I226IT 2.5 Gigabit Ethernet Controllers

Power Requirement

  • Voltage Input Spec.

    DC in +12V ~ +24V (tolerance)

  • DC Output Connector

    lockable DC Jack

  • ACPI

    Single power ATX Support S0, S3, S4, S5, ACPI 5.0 compliant

  • Power Mode

    AT/ATX (AT is Default Setting)

  • Adapter

    120W AC to DC Adapter

Software Support

  • OS

    Windows 11, Linux

Certification

  • Certification Information

    CE, FCC Class A, RoHS, UKCA

Mechanical & Environmental

  • Operating Temp.

    Fanless (CPU TDP 15W): -20 to 60°C (wide-temp SSD)

  • Storage Temp.

    -40 ~ 85°C (-40°F ~ 185°F)

  • Operating Humidity

    40°C @ 95% Relative Humidity, Non-condensing

  • Dimension (W x L x H)

    177 x 126 x 57mm(6.97” x 4.94” x 2.24")

  • Vibration Test

    Operating:
    With SSD : 1.5Grms, IEC 60068-2-64, Random, 5 ~ 500Hz,
    1hr/axis
    Non-operating
    IEC 60068-2-6 Test Fc: Vibration Sinusoidal Test
    Sweep Sine, 3Grms @ 10~500Hz, 30min

  • Shock Test

    Operating:
    With SSD : 10 Grms, IEC 60068-2-27, Half Sine, 11ms

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test : Ed, 1 Corner, 3 Edges,
    6 Faces

  • Mounting Kit

    Wall/VESA/DIN rail mount
