AVAILABLE

ARC-1033

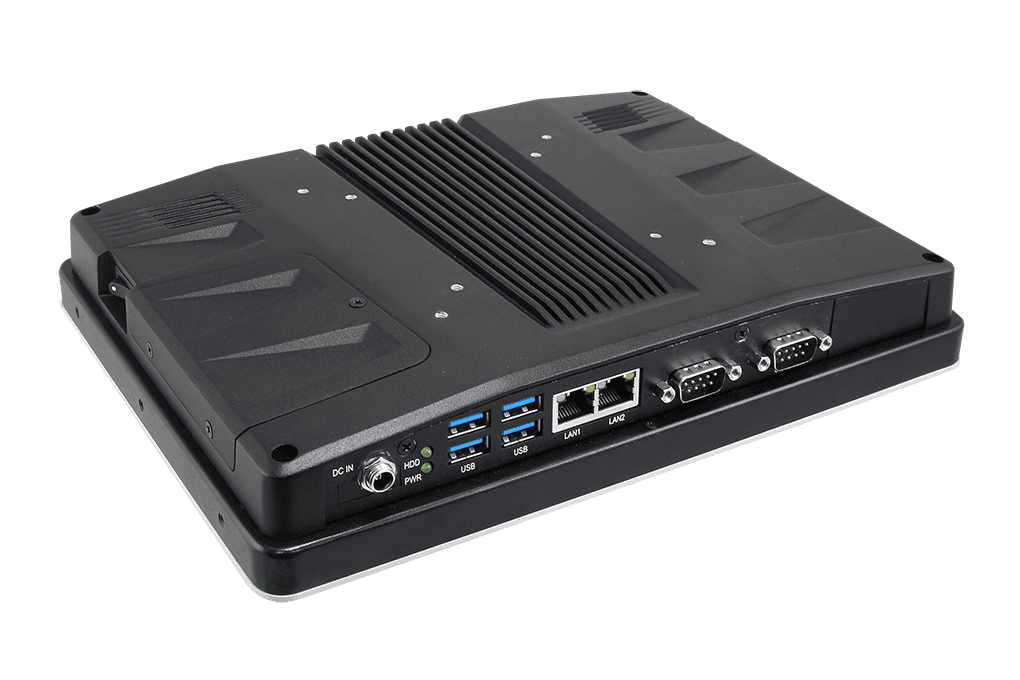

10.4" Intel® Celeron® Processor N3350 Fanless Rugged Touch Panel PC with IET Expansion

Get a Quote

Comparison

データシート

Get a Quote

Comparison

データシート

  • 10.4” XGA LCD with 5-wire resistive touch
  • Intel® Celeron® Processor N3350
  • 1 x 204-pin DDR3L SODIMM socket, supports up to 8GB DDR3L 1600MTs SDRAM
  • 2LAN, 2COM, 4USB3
  • Available expansion for audio, USB, COM, HDMI, MPCIe, GPIO, CAN bus
  • Rugged design for vibration & shock protection
  • Fanless operation from -10 ~ 50°C (N3350/N4200), -20 ~ 60°C (E3950)
  • Wide range DC power input from +9 ~ 36Vdc
  • Service window, easy to install memory module
  • IP65 compliant front panel, IP41 rear box
  • TPM2.0 (optional)
  • 仕様
  • ドキュメント
  • FAQ

製品仕様

System Information

  • Processor

    Intel® Celeron® Processor N3350, 2M Cache, up to 2.40 GHz

  • System Memory

    One 204-pin DDR3L SODIMM socket, supports up to 8GB DDR3L 1600Mhz SDRAM (non-ECC)

  • Watchdog Timer

    H/W reset, 1sec. ~ 65535sec./1sec.step

  • H/W Status Monitor

    Monitoring CPU & system temperature and voltage

  • TPM

    TPM 2.0 (by optional)

  • SBC

    ARC-APL

  • CPU Cooler (Type)

    Fanless heatsink

  • Other

    3 x Knockouts for antenna mounting

Expansion

  • Expansion

    1 x mSATA support on the 1st mini PCIe slot, auto switch for mSATA or mini PCIe
    1 x optional by IET module

Storage

  • Storage

    1 x 2.5 Drive bay(7mm HDD restricted)

  • HDD/ SSD

    1 x SATA3

  • Other Storage Device

    1 x mSATA support on the 1st mini PCIe slot, auto switch for mSATA or mini PCIe

Audio

  • Audio Codec

    Realtek ALC888S

  • Speaker Output

    2 x 2W

Ethernet

  • LAN Chipset

    2 x Intel® I210IT for E3950
    2 x Intel® I210AT for N3350/N4200

  • Ethernet Interface

    10/100/1000 Base-Tx GbE compatible

Power Requirement

  • DC Input

    +9V ~ +36V

  • DC Input Connector

    Lockable DC Jack (default)
    Optional for phoenix connector

  • ACPI

    Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant

Software Support

  • OS

    Win 10 / Linux

Certification

  • Certification Information

    CE / FCC Class B

Panel

  • LCD Size

    10.4", 4:3

  • Display Type

    XGA

  • Resolution

    1024 x 768

  • Pixel pitch

    0.0685mm(H) x 0.2055mm(V)

  • Luminance

    500 cd/m2

  • Contrast ratio

    1200

  • Viewing angle

    88 (U), 88 (D), 88 (L), 88 (R)

  • Response time

    25 ms

  • Backlight

    LED

  • Touch Type

    5 wires resistive

  • Touch Light Transmission

    80%

  • Touch Controller

    Onboard USB touch (PenMount)

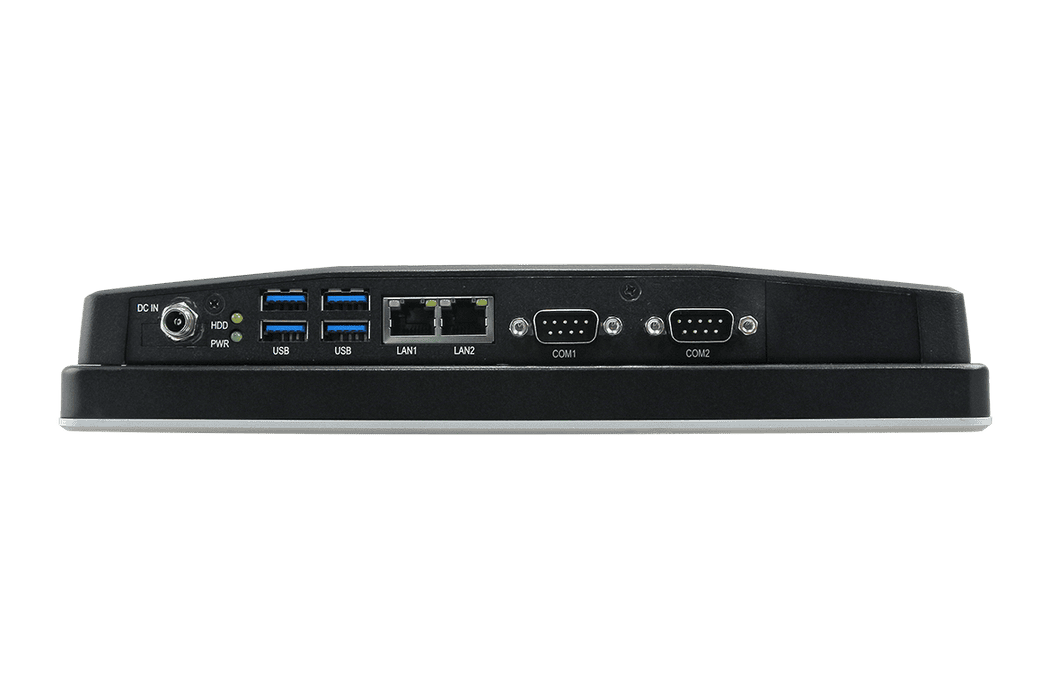

External I/O

  • USB Port

    4 x USB3.0 (2 x double deck)

  • LAN Port

    2 x RJ-45

  • COM Port

    1 x RS-232/422/485, selectable by BIOS, RS-485 supports auto flow, pin-9 selected by ring/+5V/+12V)
    1 x RS-232

Internal I/O

  • DIO

    16-bit GPIO

System Control

  • LED Indicator

    HDD LED, power LED

Mechanical & Environmental

  • Operating Temp.

    N3350/ N4200: -10°C ~ 50°C (-14°F ~ 122°F)
    E3950: -20°C ~ 60°C (-4°F ~ 140°F)

  • Storage Temp.

    -30°C ~ 70°C (-22°F ~ 158°F)

  • Operating Humidity

    0% ~ 90% Relative humidity, non-condensing

  • Dimension (W x L x H)

    259.6 x 195.8 x 46mm

  • Weight

    2.3 Kg

  • Vibration Test

    With SSD/mSATA : 2.24Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 1hr/axis

  • Shock Test

    Operating with SSD/CFast/mSATA : MIL-STD-810G, method 516.6, procedure I, functional shock=20G

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test:Ed

  • IP Rating

    Front panel IP65
    Back cover IP41

  • Mounting Kit

    Wall / Stand / VESA 75mm x 75mm, 100mm x 100mm

  • Power Mode

    AT/ATX (ATX is default)

  • System Fan

    Fanless

  • Construction - Front

    Silver aluminum

  • Construction - Rear

    Black die casting

Component

  • Adapter

    Input: 100 ~ 240Vac/ 50 ~ 60Hz
    Output: 60W adapter (12V @ 5A adapter) AC-DC adapter

Ordering Information

  • Ordering Information

    ARC-1033-335-A5R
    10.4 1024x768 Industrial Touch Panel PC, ErP Design (F1 Stepping CPU)
    Intel Celeron SoC N3350 1.10GHz CPU/888S/4GDDR3L/2GLAN/2COM/4USB/SPK/9~36V input/12V Adapter

    ARC-1033-WMB-A5R
    10.4 1024x768 Industrial Touch Panel PC, ErP Design/ Back panel Mount (F1 Stepping CPU)
    Intel Celeron SoC N3350 1.10GHz CPU/888S/4GDDR3L/2GLAN/2COM/4USB/SPK/9~36V input/12V Adapter

    ACC-ARC-USB-1R
    4 x USB 3.0 Kit for ARC Series

    ACC-ARC-AUDIO-1R
    HDMI + 5.1 CH Audio Kit for ARC Series

    ACC-ARC-MPCIE-1R
    HDMI + MPCIE w/SIM Kit for ARC Series

    ACC-ARC-COM-1R
    2 x Isolated RS-232 Kit for ARC Series

    ACC-ARC-COM-2R
    3 x RS-232 Kit for ARC Series

    ACC-ARC-COM-3R
    2 x RS-232 + USB Kit for ARC Series

    ACC-ARC-COM-4R
    2 x RS-232 + LAN Kit for ARC Series

    ACC-ARC-GPIO-1R
    12-bit GPIO + 2-pin CAN Bus Kit for ARC Series

    ACC-ARC-OBDII-1R
    OBDII - CAN Bus Kit for ARC Series (OBDII/EOBD for Small Vehicle)

    ACC-ARC-OBDII-2R
    OBDII - CAN Bus Kit for ARC Series (J1939J1708 for Large Vehicle)

    ACC-ARC-OBDII-3R
    OBDII - CAN Bus Kit for ARC Series (ISO15765-4 for Special Large Vehicle)

    E1702031833R
    USA Power Cord

    E1702031000R
    EU Power Cord

    E1702031834R
    Japan Power Cord

    E1702031830R
    UK Power Cord

    E1702031831R
    Australia Power Cord

  • BIOS
    5
  • Chipset
    1
  • Audio
    1
  • Graphics
    1
  • LAN
    1
  • Drawing
    2
  • Manual
    1
  • Other Driver
    3
  • すべて
  • Windows 10 64bit
  • BIOS

    合計 5 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    (AAPL-00K)ARC-APL/ARC-1033 1.60 CS:90EDH,P/N:E1512AAPL06R
    2023-11-01
    (AAPL-00J)ARC-APL/ARC-1033 1.50 CS:3900H,P/N:E1512AAPL05R
    2023-11-01
    AAPL-00I) ARC-APL/ARC-1033 1.40 CS:8ADBH,P/N:E1512AAPL04R
    2023-11-01
    (AAPL-00D)ARC-APL/ARC-1033 1.10 CS:1655H,P/N:E1512AAPL01R
    2023-11-01
    AAPL-00C) ARC-APL/ARC-1033 1.00 CS:ADBCH,P/N:E1512AAPL00R

    すべてのファイルを開く

    Chipset

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel Chipset win 10_10.1.1.35
    • Windows 10 64bit

    Audio

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Realtek Audio Win 10_64_R282
    • Windows 10 64bit

    Graphics

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel VGA win 10_64_21.20.16.4550
    • Windows 10 64bit

    LAN

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel LAN Win 10_64_22.6
    • Windows 10 64bit

    Drawing

    合計 2 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    ARC-1033 Panel Mount Drawing
    2023-11-01
    ARC-1033 system drawing

    Manual

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    ARC-1033 5th Quick Reference Guide

    Other Driver

    合計 3 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Penmount USB driver Win 10_64_2.4.5.365
    • Windows 10 64bit
    2023-11-01
    Intel TXE Win 10_64_3.0.11.1131
    • Windows 10 64bit
    2023-11-01
    Intel Serial IO Win 10_64_30.100.1631.03
    • Windows 10 64bit
