AVAILABLE

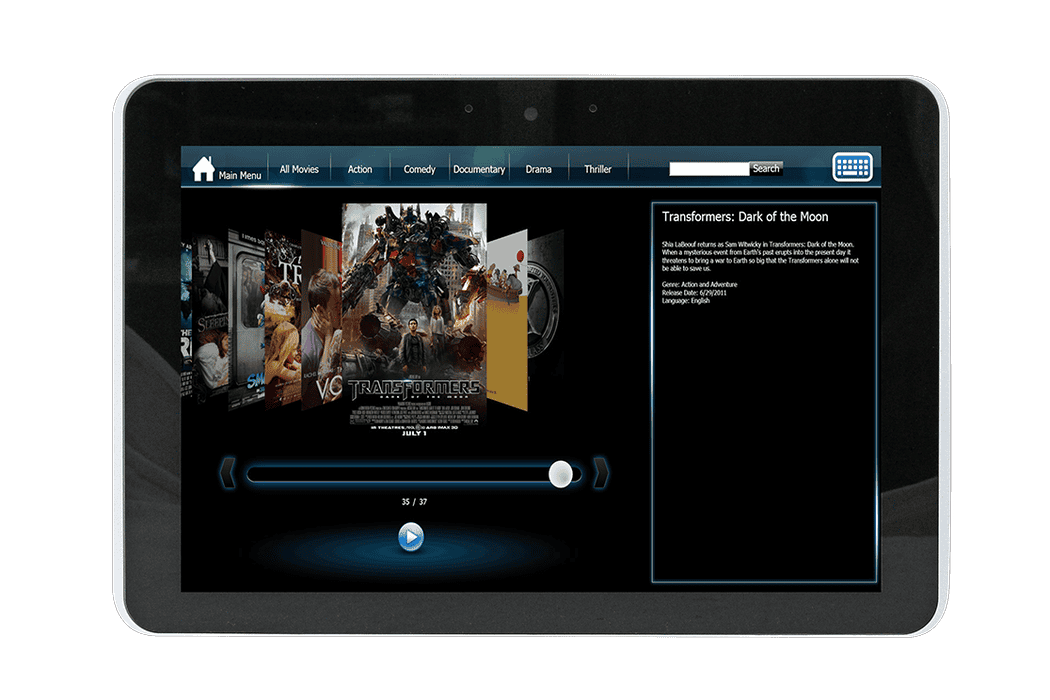

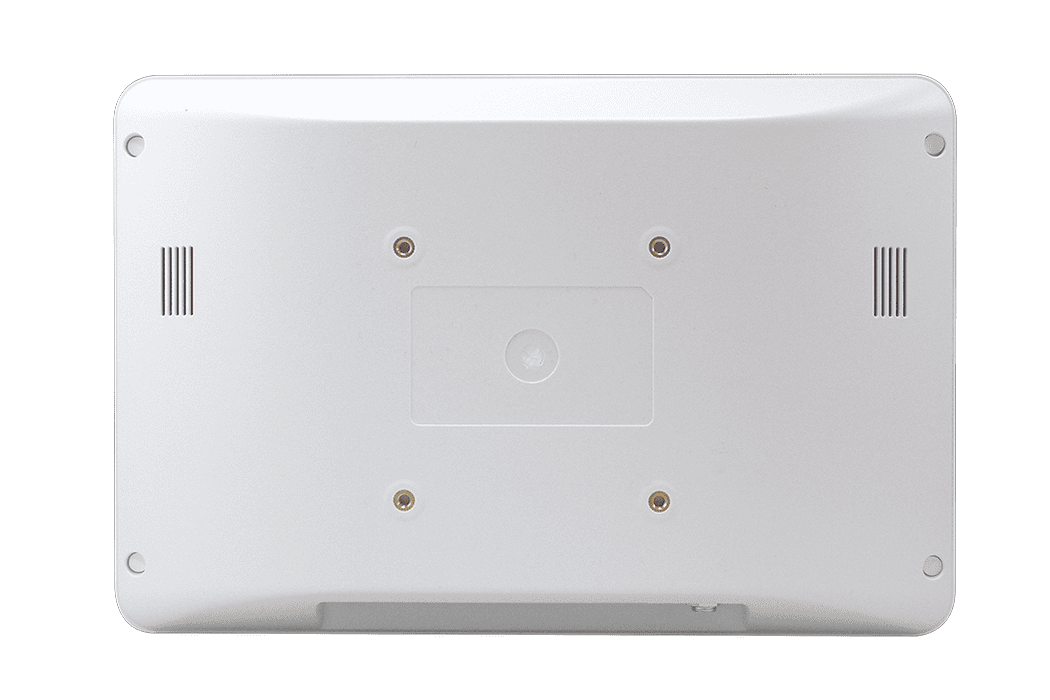

CCD-10WR2

10.1 CCD with RK3568

Get a Quote

Comparison

データシート

Get a Quote

Comparison

データシート

  • RockChip RK3568 Cortex-A55,Quad Core up to 2.0GHz
  • 2GB RAM
  • 32GB eMMC
  • 10.1" Panel and 10.1" PCAP Touch
  • 2MP Camera with Digital Microphone
  • 10/100/1000 Ethernet
  • M.2 B-Key(3042) connector socket support SSD
  • 802.11 a/b/g/n/ac Wireless LAN
  • DC 12~24V Input
  • OS Image support Android 11 / Debian 11
  • Power adapter / Power cord
  • 仕様
  • ドキュメント
  • FAQ

製品仕様

System Information

  • Processor

    Rockchip RK3568

  • System Memory

    2GB LPDDR4

  • Other

    1 x 2.0M Camera built in, 1 x Microphone built in, 2 x 2W Speaker built in

Storage

  • Storage

    32GB eMMC

Display

  • Graphic Chipset

    Rockchip RK3568 Quad-core Cortex-A55 2.0GHz

  • Spec. & Resolution

    LVDS: Max. resolution 1280x800 @ 60Hz, HDMI: Max. resolution 1920x1080 @ 60Hz

Power Requirement

  • DC Input

    DC 12~24V

  • DC Input Connector

    DC Jack

Software Support

  • OS

    OS Image support Android 11 / Debian 11

Certification

  • Certification Information

    CE/FCC Class B / The front panel meet IP65

Specification

  • Dimension

    261 x 175 x 34 mm

Panel

  • LCD Size

    10.1"

  • LCD Panel

    TFT

  • Display Type

    SXGA

  • Resolution

    1280x800

  • Pixel pitch

    0.1695 (H) x 0.1695 (V) mm

  • Luminance

    350 cd/m2

  • Contrast ratio

    800

  • Viewing angle

    85 (U), 85 (D), 85 (L), 85 (R )

  • Response time

    30ms

  • Backlight

    LED

  • Touch Type

    PCAP

  • Touch Light Transmission

    86%

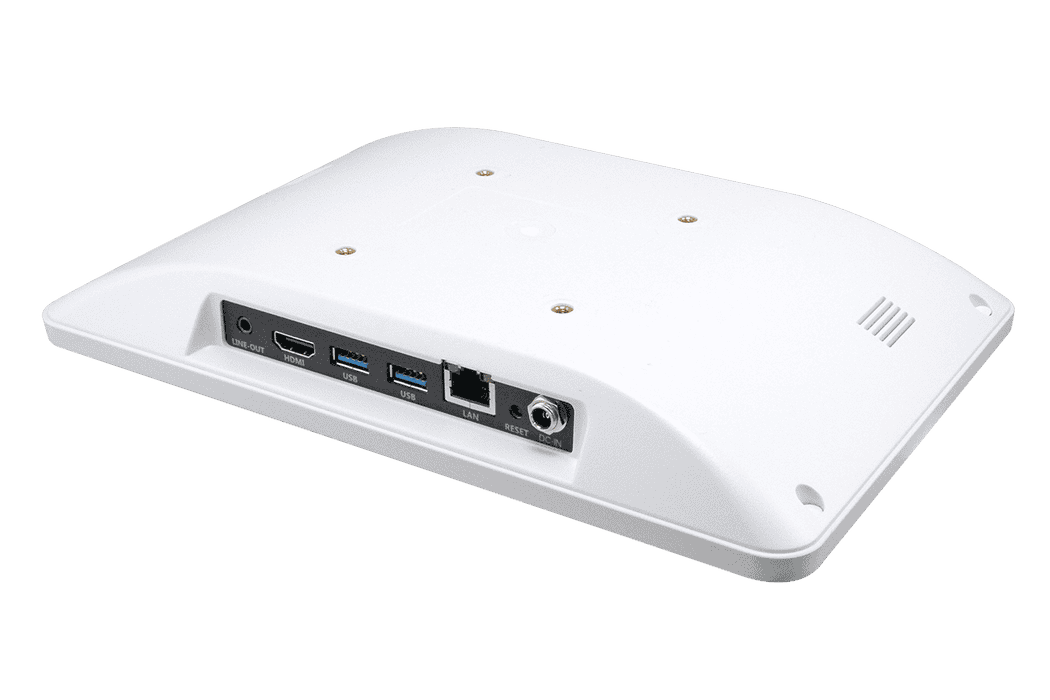

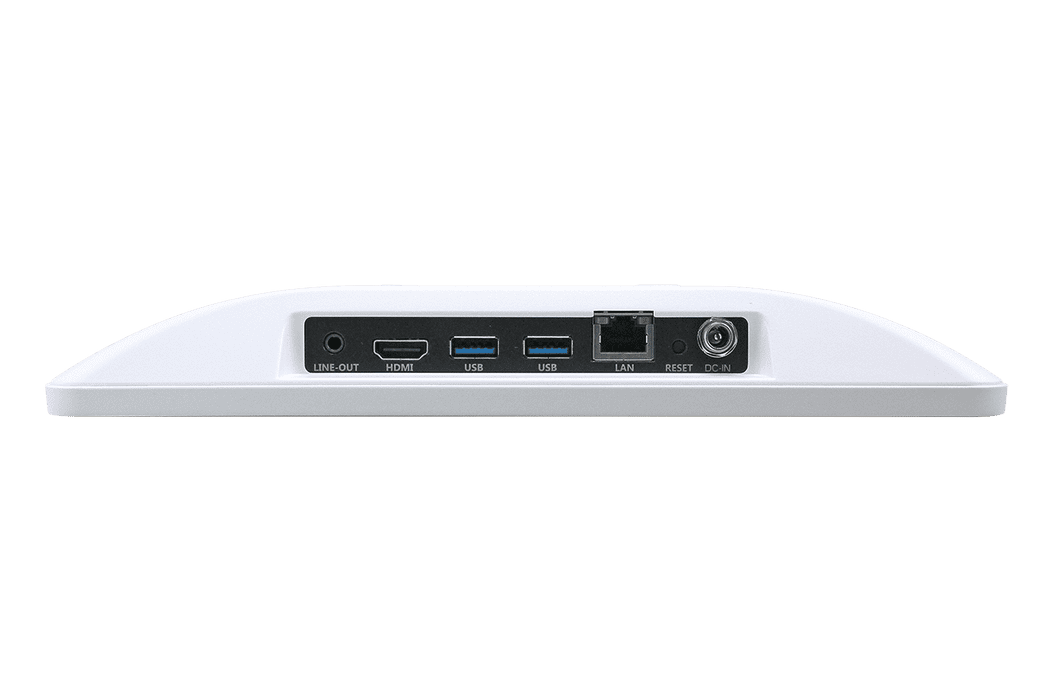

External I/O

  • USB

    1 x DC Jack
    1 x Headphone Jack
    1 x HDMI 2.0 Out
    1 x Reset
    2 x USB 3.0 Type A
    1 x Wi-Fi 802.11a/b/g/n/ac
    1 x Speaker
    1 x 2.0MP Camera

  • Video Port

    1 x HDMI

  • Audio Port

    1 x Line out

  • Wireless LAN

    WiFi 802.11 b/g/n/ac module built in

Mechanical & Environmental

  • Operating Temp.

    0°C ~ 40°C (32°F ~ 104°F)

  • Storage Temp.

    -20°C ~ 60°C (-4°F ~ 140°F)

  • Operating Humidity

    40°C @ 95% Relative Humidity, Non-condensing

  • Weight

    0.8 Kg

  • Power Requirement

    DC 12~24V

  • Power Mode

    AT mode

  • System Fan

    Fanless

  • Construction - Front

    Plastic

  • Construction - Rear

    Plastic

Component

  • Adapter

    Input: 100~240 Vac/50~60 Hz
    Output: 50W Adapter

Ordering Information

  • Ordering Information

    CCD-10WR2-CV39C-1R : CCD-10WR2--32G-Android 11
    CCD-10WR2-CV38C-1R : CCD-10WR2--32G-Debian 11

  • Manual
    1
  • すべて
  • Manual

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    CCD-10WR2 1st Quick Reference Guide
