LPC-0833

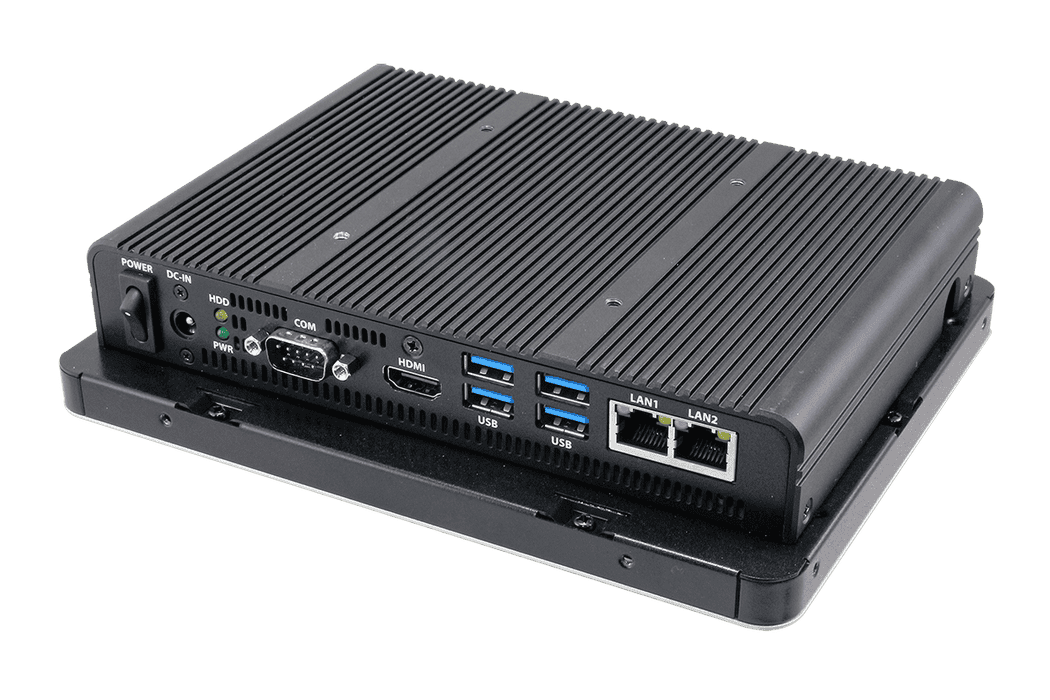

8" Intel® Celeron® Processor J3455 Fanless Rugged Touch Panel PC

Get a Quote

Comparison

データシート

Get a Quote

Comparison

データシート

  • 特徴
  • 仕様
  • ドキュメント

製品機能

  • 8" SVGA TFT Touch Panel PC
  • 5-wire resistive touch screen
  • Intel® Celeron® Processor J3455
  • HDMI x 1, 2x GbE LAN, 2x COM, 4 x USB 3.2 (Gen1x1, 5Gbps)
  • Optional TPM 2.0
  • No HDD support
  • Fanless
  • Wide range voltage input +12V ~ +24V
  • IP65 compliant front panel
  • VESA compliance

製品仕様

System Information

  • Processor

    Intel® Celeron® Processor J3455, 2M Cache, up to 2.30 GHz

  • Platform Controller Hub

    Intel® Pentium®/Celeron®/Atom™ SoC

  • System Memory

    1 x 204-pin DDR3L SODIMM socket, supports up to 8GB DDR3L 1866MTs SDRAM (non-ECC)

  • I/O Chipset

    EC ITE IT8528E

  • Watchdog Timer

    H/W reset, 1sec. ~ 65535sec. and 1sec./step

  • H/W Status Monitor

    Monitoring CPU & system temperature and voltage

  • SBC

    ECM-APL

  • CPU Cooler (Type)

    Fanless heatsink

  • Other

    1 x HDMI

Expansion

  • Expansion

    1 x Full-Size mini PCI express mini card (for PCIe &USB2.0) 1 x M.2 (2242) B-Key

Storage

  • Storage

    1 xM.2 B key (2242 support SATA/PCIex1/USB interface & with Micro SIM card connector) for SSD

Display

  • Graphic Chipset

    Intel® Valleyview SoC integrated graphics
    supports dual display

Audio

  • Audio Codec

    Realtek ALC888S

  • Audio Interface

    Line-out

Ethernet

  • LAN Chipset

    Dual Intel® I211AT Gigabit LAN

  • Ethernet Interface

    10/100/1000 Base-Tx GbE compatible

Power Requirement

  • DC Input

    +12V ~ +24V

  • DC Input Connector

    Lockable DC Jack (default)
    Optional for phoenix connector

  • ACPI

    Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant

Software Support

  • OS

    Win 10 / Android / Linux

Certification

  • Certification Information

    CE / FCC Class B

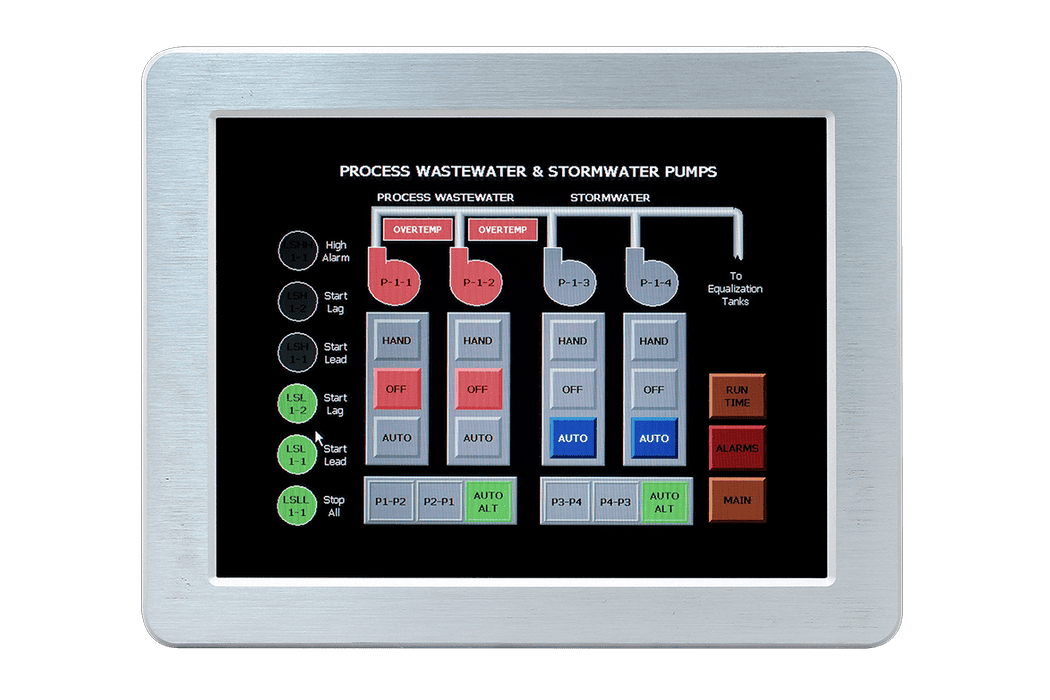

Panel

  • LCD Size

    8", 4:3

  • Display Type

    SVGA

  • Resolution

    800 x 600

  • Pixel pitch

    0.0675mm(H) x 0.2025mm(V)

  • Luminance

    500 cd/m2

  • Contrast ratio

    500

  • Viewing angle

    50(U), 70(D), 70(L), 70 (R)

  • Response time

    25 ms

  • Backlight

    LED

  • Touch Type

    5 wires resistive

  • Touch Light Transmission

    80%

  • Touch Controller

    USB touch (EETI)

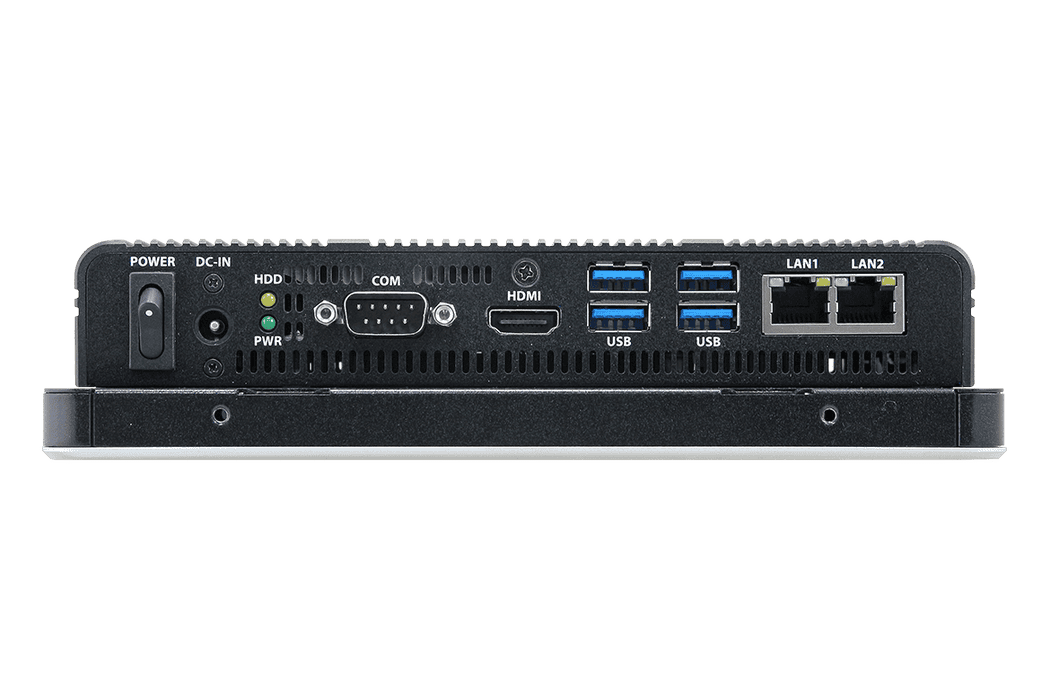

External I/O

  • USB

    1 x USB 3.0
    3 x USB 2.0

  • LAN Port

    2 x RJ-45

  • COM Port

    1 x DB-9 male connector for COM1 supports RS232 (BOM option for RS422/485)
    1 x DB-9 male connector for COM2 supports RS232

System Control

  • LED Indicator

    HDD LED, power LED

Mechanical & Environmental

  • Operating Temp.

    0°C ~ 40°C (32°F ~ 104°F)

  • Storage Temp.

    -20°C ~ 60°C (-4°F ~ 140°F)

  • Operating Humidity

    40°C @ 95% Relative humidity, non-condensing

  • Dimension (W x L x H)

    202.5 x 159.5 x 46.5mm

  • Weight

    1.39 Kg

  • Vibration Test

    With SSD/mSATA : 1.5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 30min/axis

  • Shock Test

    With CF/SSD : 10Grms, IEC 60068-2-27, half sine, 11ms

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test:Ed

  • IP Rating

    Front panel IP65

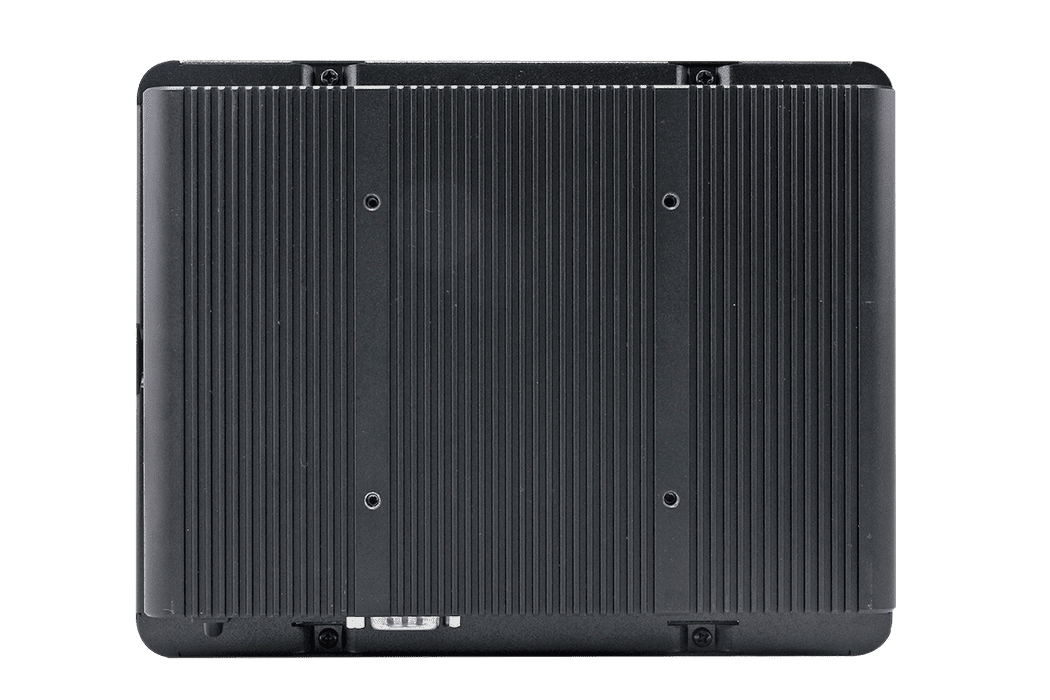

  • Mounting Kit

    Wall / Stand / VESA 75mm x 75mm

  • Power Mode

    AT/ATX (ATX is default)

  • System Fan

    Fanless

  • Construction - Front

    Silver aluminum

  • Construction - Rear

    Silver alloy

Component

  • Adapter

    Input: 100 ~ 240Vac/ 50 ~ 60Hz
    Output: 60W adapter (12V @ 5A adapter)

Ordering Information

  • Ordering Information

    LPC-0833-345-A1R
    LPC-0833 w/J3455/SVGA/4GR/888S/Resistive/F1/12~24V/Adapter

    LPC-0833-WMB-A1R
    LPC-0833-345 /J3455/F1/SVGA/4GR/888S/A1R/Resistive/Panel mount/12~24V/Adapter

    ACC-LPC-WIFI-01R
    MPCIE WIFI-Kit for LPC Series(half-card) Antenna/Cable/BT4.0/802.11a/b/g/n/ac

    ACC-LPC-08-PMT-03R
    Front Panel Mount Kit for LPC-08 Series, w/o IP-65

    ACC-LPC-08-PMT-04R
    Front Panel Mount Kit for LPC-08 Series, w/ IP-65

    E1702031833R
    USA Power Cord

    E1702031000R
    EU Power Cord

    E1702031834R
    Japan Power Cord

    E1702031830R
    UK Power Cord

    E1702031831R
    Australia Power Cord
