LPC-1009

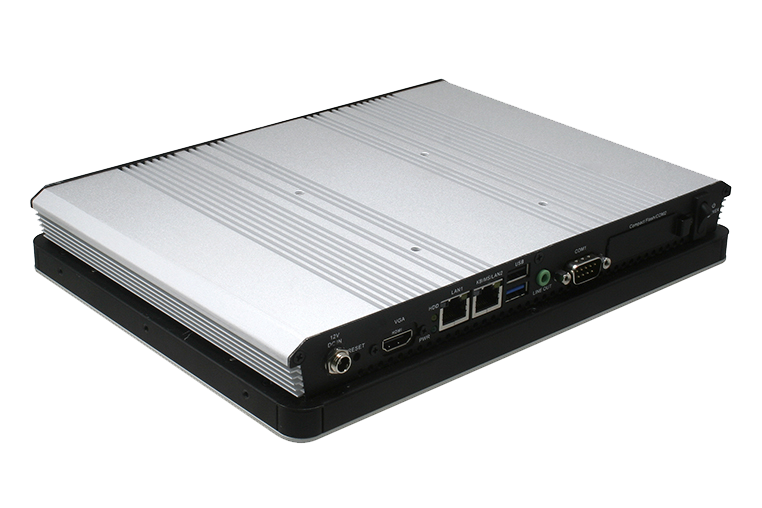

10.4" Intel Atom® Processor E3845 Fanless Rugged Touch Panel PC

Get a Quote

Comparison

データシート

Get a Quote

Comparison

データシート

  • 特徴
  • 仕様
  • ドキュメント

製品機能

  • Intel Atom® Processor E3845
  • One 204-pin DDR3L SODIMM socket supports up to 8GB DDR3L 1066/1333 SDRAM
  • 1 CF, 2 USB, 1 COM
  • Dual Intel I210IT Gigabit LAN
  • Wide voltage +12V ~ +26V input, ErP power
  • Backlight controlled by PWM
  • IP65 compliant front panel
  • Timer-power-on

製品仕様

System Information

  • Processor

    Intel Atom® Processor E3845, 2M Cache, 1.91 GHz

  • Platform Controller Hub

    Intel® Valleyview SoC

  • System Memory

    1 x 204-pin DDR3L 1333MHz SO-DIMMup to 8 GB

  • I/O Chipset

    EC ITE IT8528E

  • Watchdog Timer

    H/W reset, 1sec. ~ 65535sec./1sec.step

  • H/W Status Monitor

    Monitoring CPU & system temperature and voltage

  • SBC

    EBM-BYT

  • CPU Cooler (Type)

    Fanless heatsink

  • Other

    1 x HDMI
    1 xKnockouts for antenna mounting

Expansion

  • Expansion

    1 x Mini PCIe support mSATA
    1 x Mini PCIe supports SIM card

Storage

  • Storage

    1 x CompactFlash type I/II socket
    1 x 2.5 drive bay

Display

  • Graphic Chipset

    Intel® Valleyview SoC integrated graphics
    supports dual display

  • Spec. & Resolution

    HDMI:Max. Resolution 1920x1200@ 60Hz

Audio

  • Audio Codec

    Realtek ALC888S

  • Audio Interface

    Line-out

Ethernet

  • LAN Chipset

    2 x Intel® I210IT

  • Ethernet Interface

    10/100/1000 Base-Tx GbE compatible

Power Requirement

  • DC Input

    +12V ~ +26V

  • DC Input Connector

    Lockable DC Jack (default)
    Optional for phoenix connector

  • ACPI

    Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant

Software Support

  • OS

    Win 7 / Win 8 / Linux

Certification

  • Certification Information

    CE / FCC Class B

Panel

  • LCD Size

    10.4", 4:3

  • Display Type

    XGA

  • Resolution

    1024 x 768

  • Pixel pitch

    0.0685mm(H) x 0.2055mm(V)

  • Luminance

    500 cd/m2

  • Contrast ratio

    1200

  • Viewing angle

    88 (U), 88 (D), 88 (L), 88 (R)

  • Response time

    25 ms

  • Backlight

    LED

  • Touch Type

    5 wires resistive

  • Touch Light Transmission

    80%

  • Touch Controller

    Onboard USB touch (EETI)

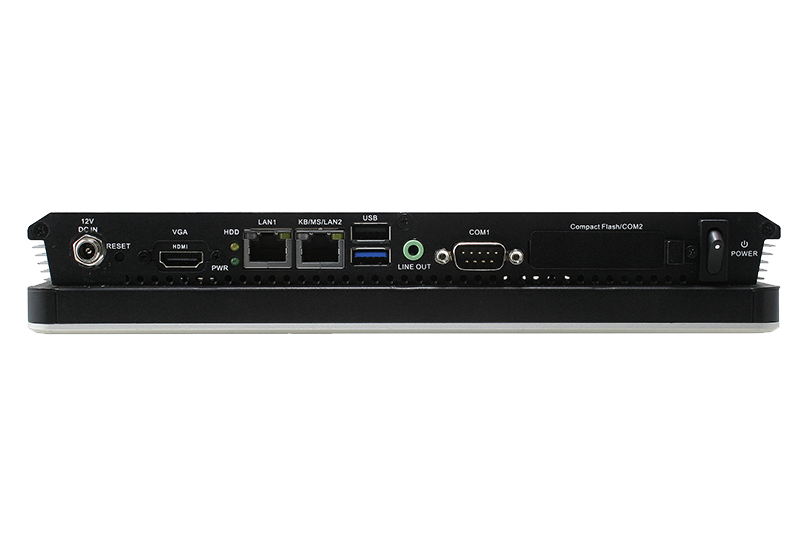

External I/O

  • USB

    1 x USB 3.0
    1 x USB 2.0

  • LAN Port

    2 x RJ-45

  • COM Port

    1 x RS-232/422/485 (BIOS)

Internal I/O

  • SATA

    1 x SATA II

System Control

  • LED Indicator

    HDD LED, power LED

Mechanical & Environmental

  • Operating Temp.

    -20°C ~ 60°C (-4°F ~ 140°F)

  • Storage Temp.

    -30°C ~ 70°C (-22°F ~ 158°F)

  • Operating Humidity

    0% ~ 90% Relative humidity, non-condensing

  • Dimension (W x L x H)

    259 x 196 x 41mm

  • Weight

    2.11 Kg

  • Vibration Test

    With SSD/mSATA : 1.5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 30min/axis

  • Shock Test

    With CF/SSD : 10Grms, IEC 60068-2-27, half sine, 11ms

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test:Ed

  • IP Rating

    Front panel IP65

  • Mounting Kit

    Wall / Stand / VESA 75mm x 75mm, 100mm x 100mm

  • Power Mode

    AT/ATX (ATX is default)

  • System Fan

    Fanless

  • Construction - Front

    Silver aluminum

  • Construction - Rear

    Silver alloy

Component

  • Adapter

    Input: 100 ~ 240Vac/ 50 ~ 60Hz
    Output: 60W adapter (12V @ 5A adapter)

Ordering Information

  • Ordering Information

    LPC-1009-384-B5R
    Intel Atom E3845 1.91GHz CPU/D1/888S/4G DDR3L/2GLAN/COM/12~26V input/12V Adaptor

    LPC-1009-WMB-B5R
    Intel Atom E3845 1.91GHz CPU/D1/888S/4G DDR3L/2GLAN/COM/Back Panel Mount/ 12~26V input/12V Adaptor

    ACC-LPC-WIFI-01R
    MPCIE WIFI-Kit for LPC Series(half-card) Antenna/Cable/BT4.0/802.11a/b/g/n/ac

    ACC-ARM-D22R
    VESA STAND, 75x75 & 100x100 mm

    ACC-ARM-D29R
    ARM A800BVESA standard 75*75 & 100*100mm

    ACC-LPC-10-PMT-01R
    Front Panel Mount Kit for LPC-10 Series, w/o IP-65

    ACC-LPC-10-PMT-02R
    Back Panel Mount Kit for LPC-10 Series, w/IP-65

    E1702031833R
    USA Power Cord

    E1702031000R
    EU Power Cord

    E1702031834R
    Japan Power Cord

    E1702031830R
    UK Power Cord

    E1702031831R
    Australia Power Cord
