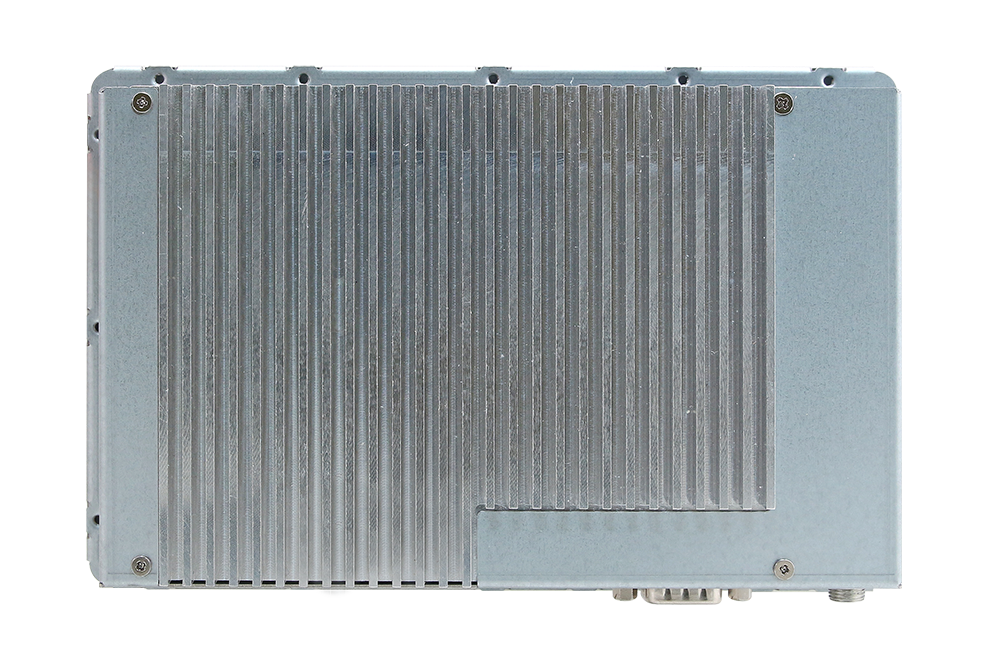

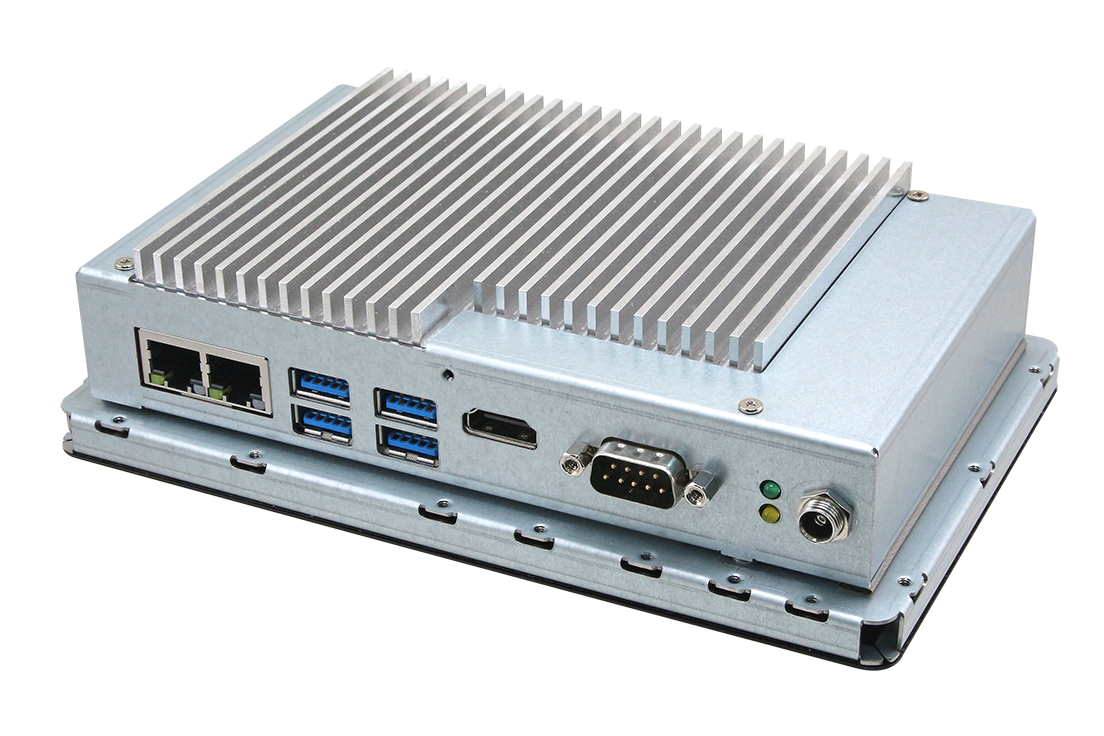

OFP-07W33

7” WXGA PCAP Multi-Touch Fanless Open Frame Panel PC with Intel® Celeron® Processor N3350/J3455

Get a Quote

Comparison

データシート

Get a Quote

Comparison

データシート

  • 7” WXGA open frame panel PC with PCAP touch
  • Intel® Celeron® Processor N3350/J3455
  • 1x 204-pin DDR3L 1866/1600/1333 MHz SO-DIMM supports up to 8GB
  • 1x HDMI, 2x GbE LAN, 4x USB 3.2(Gen1x1, 5Gbps), 2x USB2.0 (pin header)
  • 1x RS-232, 1x RS-232/422/485 (pin header)
  • 1x Full size mini-PCIe support mSATA, 1x half size mini-PCIe for option WIFI/BT
  • 1x 8bit GPIO (pin header)
  • Slim & strength design
  • Fanless operation from 0° ~ 45°C
  • Wide voltage input +12 ~ 26Vdc
  • 仕様
  • ドキュメント
  • FAQ

製品仕様

System Information

  • Processor

    Intel® Celeron® Processor N3350/J3455
    Intel® Celeron® Processor N3350, 2M Cache, up to 2.40 GHz
    Intel® Celeron® Processor J3455, 2M Cache, up to 2.30 GHz

  • System Memory

    Default with 4GB DDR3L memory
    option supports up to 8GB DDR3L 1866/1600/1333 MHz SO-DIMM

  • I/O Chipset

    EC iTE IT8528

  • Watchdog Timer

    H/W reset: 1sec. ~ 65535sec./min. and 1sec. or 1min./step

  • BIOS

    AMI 128Mbit SPI BIOS

  • H/W Status Monitor

    Monitoring system temperature and voltage with auto throttling control

  • SBC

    ECM-APL2-B1

  • CPU Cooler (Type)

    Fanless heatsink

Expansion

  • Expansion

    1 x Full size mini PCIe support mSATA
    1 x Half size mini PCIe for option Wi-Fi/BT

Storage

  • Storage

    Default with 64GB mSATA
    (support up to 512GB)

Display

  • Spec. & Resolution

    HDMI 1.4b: Max. Resolution 3840 x 2160 @ 30Hz

Audio

  • Audio Codec

    Realtek ALC888S

Ethernet

  • LAN Chipset

    2 x Intel® I211AT

  • Ethernet Interface

    10/100/1000 Base-Tx GbE compatible

Power Requirement

  • DC Input

    +12V ~ +26V

  • ACPI

    Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant

Software Support

  • OS

    Win10 / Ubuntu / Android 8.1

Certification

  • Certification Information

    CE / FCC Class A

Panel

  • LCD Size

    7", 16:10

  • Display Type

    WXGA

  • Resolution

    1280 x 800

  • Pixel pitch

    0.03925mm(H) x 0.11775mm(V)

  • Luminance

    300 cd/m2

  • Contrast ratio

    900

  • Viewing angle

    89 (U), 89 (D), 89 (L), 89 (R)

  • Response time

    30 ms

  • Backlight

    LED

  • Touch Type

    Projective capacitive multi-touch up to 10 points

  • Touch Light Transmission

    89%

  • Touch Controller

    EETI

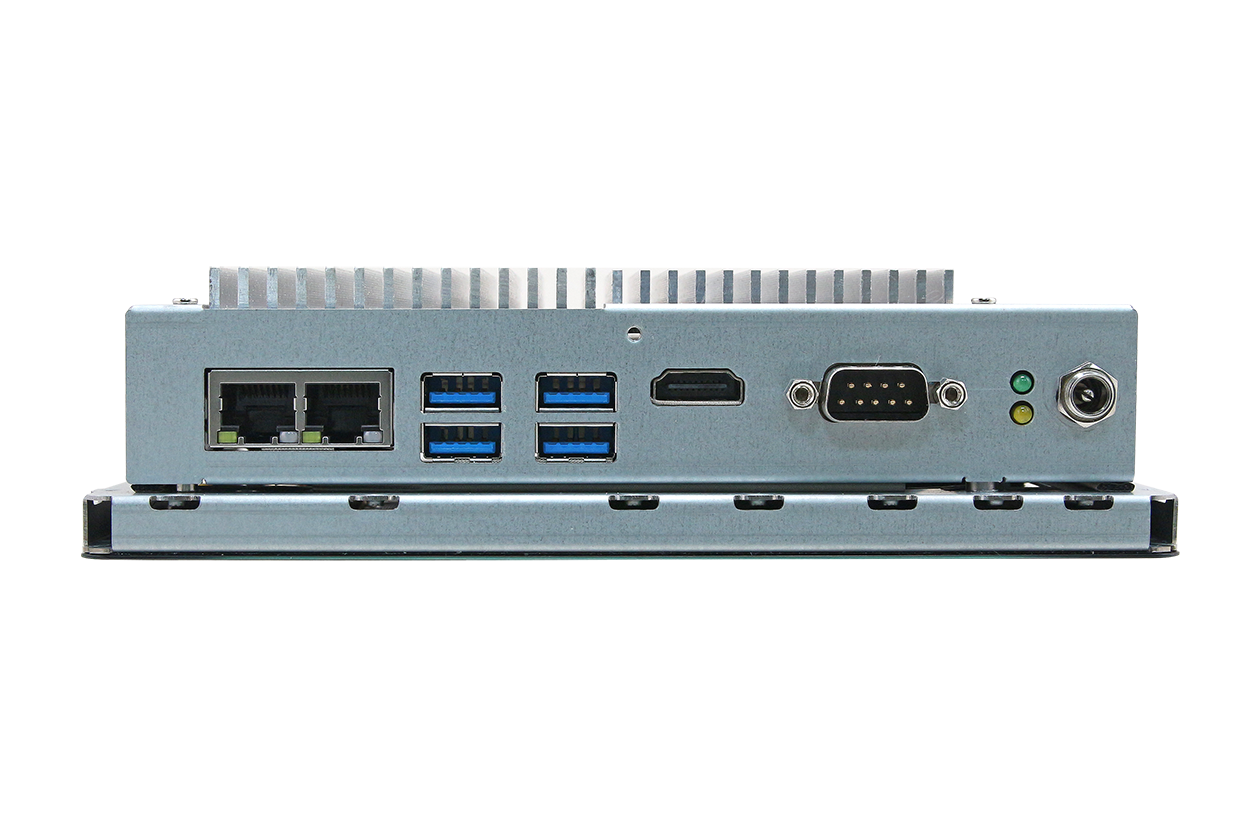

External I/O

  • USB

    4 x USB 3.2 (Gen1x1, 5Gbps)
    2 x USB 2.0 (option by pin header)

  • LAN Port

    2 x RJ-45

  • COM Port

    1 x RS-232
    1 x RS-232/422/485 option by pin header

Internal I/O

  • DIO

    8-bit GPIO option by pin header

System Control

  • LED Indicator

    HDD LED, power LED

Mechanical & Environmental

  • Operating Temp.

    0°C ~ 45°C

  • Storage Temp.

    -10°C ~ 50°C (14°F ~ 122°F)

  • Operating Humidity

    40°C @ 95% Relative humidity, non-condensing

  • Dimension (W x L x H)

    183.1 x 115.85 x 48.1mm

  • Weight

    700 g

  • Vibration Test

    With mSATA : 1.5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 0.5hr/axis

  • Shock Test

    Operating with mSATA : IEC 60068-2-27 testing procedures, 10G for operation mode

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test:Ed

  • Mounting Kit

    Wall / Stand / VESA 75mm x 75mm

  • Power Mode

    AT/ATX (ATX is default)

  • System Fan

    Fanless

Ordering Information

  • Ordering Information

    OFP-07W33-345-A1R
    7 WXGA Multi Touch Open Frame Panel PC / Intel Celeron J3455, 4GR,64GB mSATA,4USB3,COM,2LAN,HDMI without adapter

    OFP-07W33-335-A1R
    7 WXGA Multi Touch Open Frame Panel PC / Intel Celeron N3350, 4GR,64GB mSATA,4USB3,COM,2LAN,HDMI without adapter

    ACC-ADP-060N-08R
    AC/DC adapter 12V/5A 90 degree Screw Type

    E1702031833R
    USA Power Cord

    E1702031000R
    EU Power Cord

    E1702031834R
    Japan Power Cord

    E1702031830R
    UK Power Cord

    E1702031831R
    Australia Power Cord

    ACC-OFP-07-SDC-01R
    System Dust Cover kit with Panel Mount kit

    ACC-OFT-07-PMT-01R
    Panel Mount Kit

    ACC-OFP-WIFI-02R
    mPCIE WIFI-Kit(Half-card)

  • BIOS
    1
  • OS Image
    1
  • Drawing
    1
  • Manual
    2
  • すべて
  • Android
  • BIOS

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    (OFT07338)OFP-07W33/OFT-07W33 BIOS 1.20 CS:2A1FH,P/N:E1512O07302R.Contact AE for details.
    • N/A

    OS Image

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    8.1-r5-r1-android_x86_64
    • Android

    Drawing

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    OFP-07W33 Model system drawing
    • N/A

    Manual

    合計 2 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2024-04-22
    System dust cover with panel mount SOP
    • N/A
    2023-11-01
    OFP-07W33 2nd Quick Reference Guide
    • N/A
