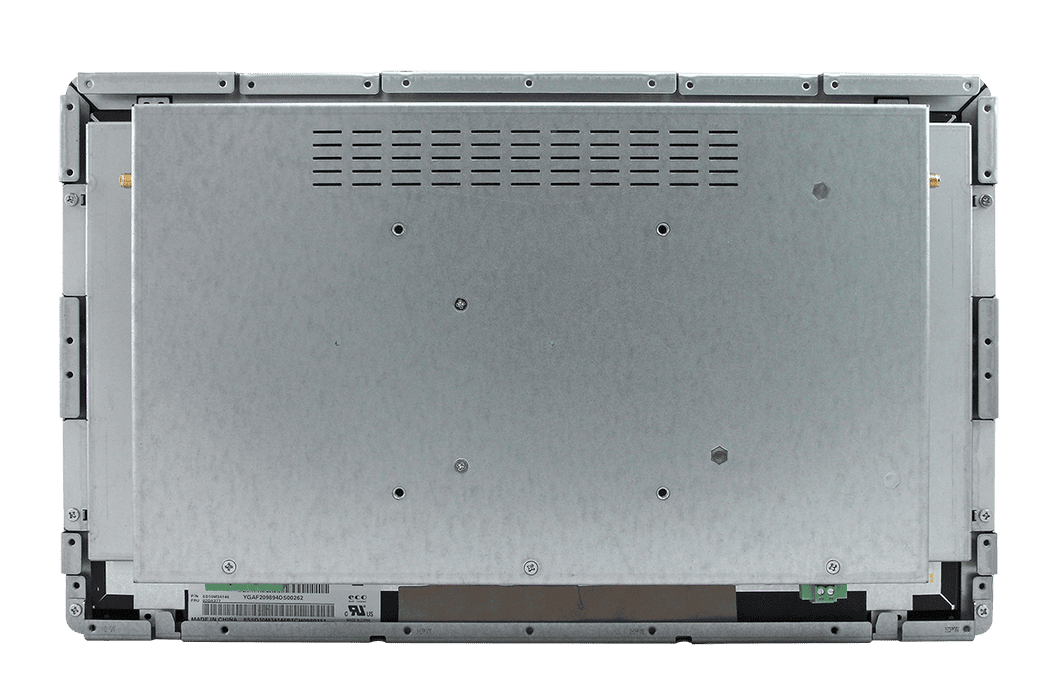

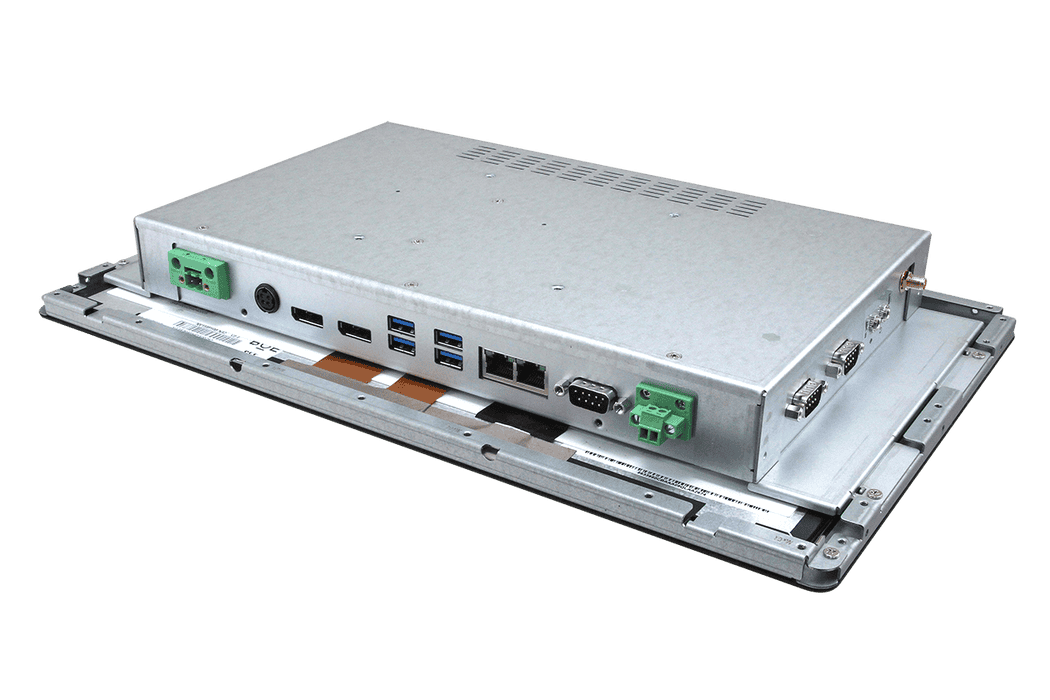

OFP-15W38

15.6” Full-HD PCAP Multi-Touch Fanless Open Frame Panel PC with 11th Generation Intel® Core™ i3/i5/i7 Processors

見積もり

比較製品

データシート

見積もり

比較製品

データシート

  • 11th Generation Intel® Core™ i3/i5/i7 Processors
  • 2 x 260-pin DDR4 3200 MHz SO-DIMM
  • Supports up to 64GB1 x M.2 type B 3042/3052/2242/2260/2280 (with 1 x PCI-e x1 (default) or SATA, USB 3.0 with 1 x SIM card slot, support WWAN+GNSS or NVMe SSD
  • 2x GbE LAN, 4 x USB 3.0, line-out, mic-in, 1 x COM, DP++, HDMI/DP
  • Option for 4 x COM, 3 x USB2.0
  • 16bit GPIO
  • TPM 2.0
  • Slim & strength design
  • Fanless operation from 0° ~ 45°C
  • Wide voltage input +12 ~ 24V DC
  • Option for Wi-Fi & BT function
  • 仕様
  • ドキュメント
  • FAQ

製品仕様

System Information

  • Processor

    11th Generation Intel® Core™ i3/i5/i7 Processors
    Intel® Core™ i3-1115G4E Processor, 6M Cache, up to 3.00 GHz
    Intel® Core™ i5-1145G7E Processor, 8M Cache, up to 2.60 GHz
    Intel® Core™ i7-1185G7E Processor, 12M Cache, up to 2.80 GHz

  • System Memory

    Default with 4GB DDR4 memory
    option supports up to 64GB DDR4 3200MHz SO-DIMM

  • I/O Chipset

    EC iTE IT8528

  • Watchdog Timer

    H/W reset: 1sec. ~ 65535sec./min. and 1sec. or 1min./step

  • BIOS

    AMI uEFI BIOS, 256Mbit SPI Flash ROM

  • H/W Status Monitor

    Monitoring system temperature and voltage with auto throttling control

  • SBC

    EMX-TGLP

  • CPU Cooler (Type)

    Fanless heatsink

  • Other

    6 x Antenna mounting with dust cover (reserve)

Expansion

  • Expansion

    1 x M.2 (2230) E-Key support WiFi module

Storage

  • Storage

    Default with 128GB M.2 SATA
    reserve space for 1 x 2.5 SSD (by option)

  • Other Storage Device

    Reserve space for 1 x 2.5 SSD (by option)

Display

  • Graphic Chipset

    Intel® HD graphics 500

  • Spec. & Resolution

    2 x DP++: 1920 x 1080@60 Hz

Audio

  • Audio Codec

    Realtek ALC897

  • Audio Interface

    Mic-in, Line-out

  • Audio Amplifier

    2 x Stereo class-D 3W audio amplifier

Ethernet

  • LAN Chipset

    1 x Intel® I219LM Gigabit Ethernet PHY (LAN1)
    1 x Intel® I225LM 2.5 Gigabit Ethernet (LAN2)

  • Ethernet Interface

    Intel® I219LM : 10/100/1000 Base-Tx GbE compatible
    Intel® I225LM: 10/100/1000/2.5G Base-Tx GbE compatible

Power Requirement

  • DC Input

    +12V ~ +24V

  • ACPI

    Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant

Software Support

  • OS

    Win10 / Linux

Certification

  • Certification Information

    CE / FCC Class A

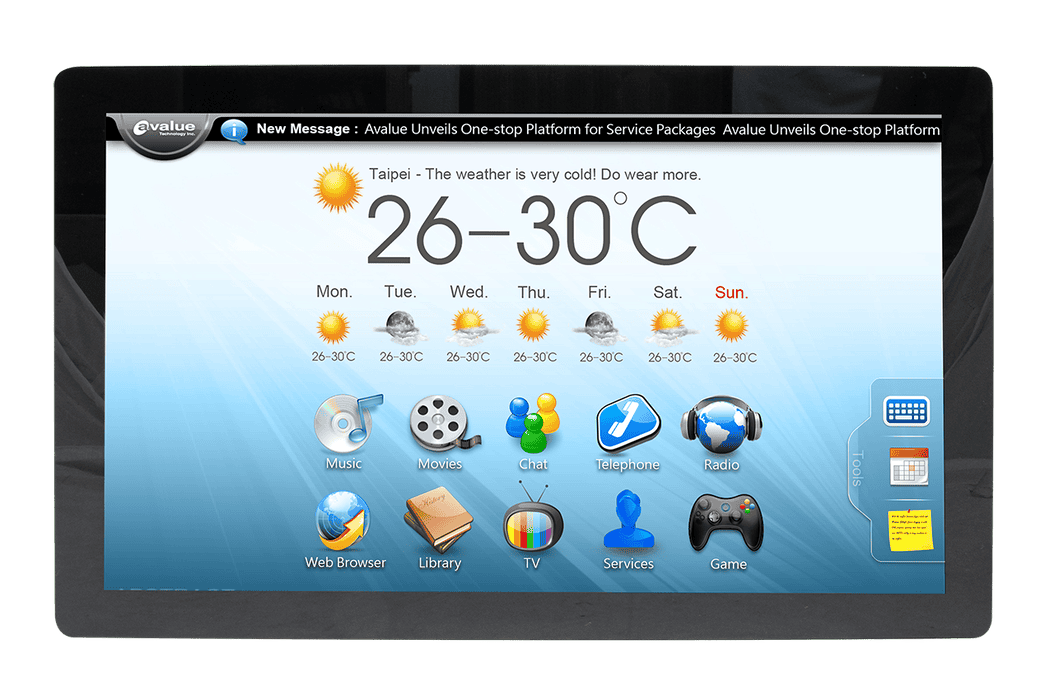

Panel

  • LCD Size

    15.6", 16:9

  • Display Type

    Full HD

  • Resolution

    1920 x 1080

  • Pixel pitch

    179.25um(H) x 179.25um(V)

  • Luminance

    220 cd/m2

  • Contrast ratio

    800

  • Viewing angle

    85 (U), 85 (D), 85 (L), 85 (R)

  • Response time

    30 ms

  • Backlight

    LED

  • Touch Type

    Projective capacitive multi-touch up to 10 points

  • Touch Light Transmission

    89%

  • Touch Controller

    EETI

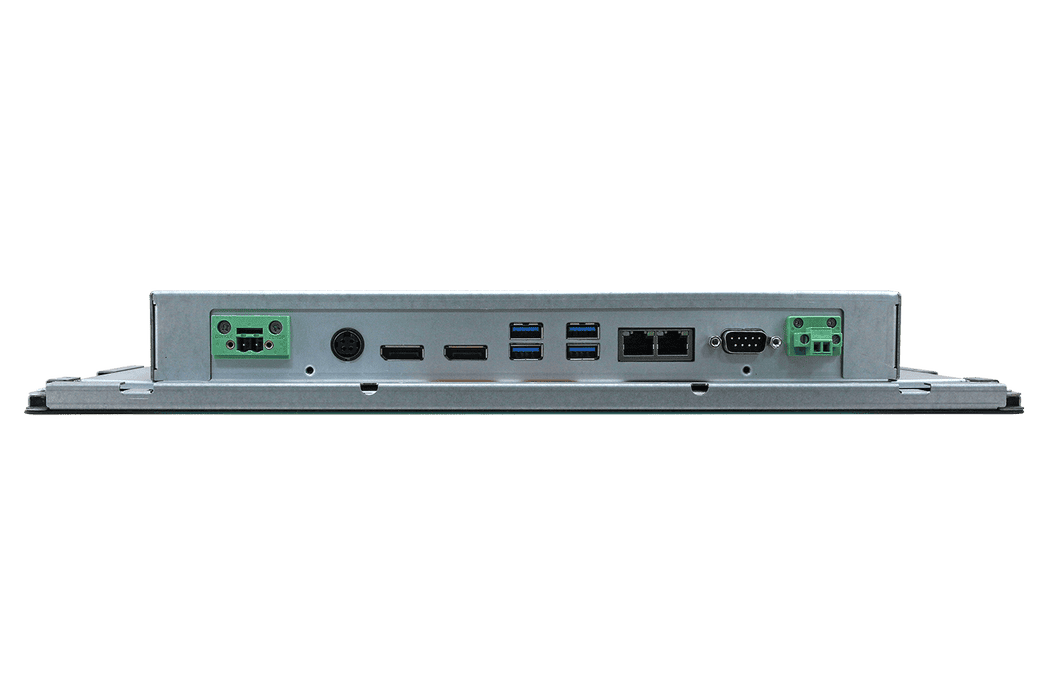

External I/O

  • USB Port

    4 x USB 3.0
    2 x USB 2.0 (option)

  • LAN Port

    2 x RJ-45

  • COM Port

    1 x RS232(default)/RS422/485, 4 x RS232(option, pin9 without power)

Internal I/O

  • GPIO

    16bit GPIO

System Control

  • LED Indicator

    HDD LED, power LED

Mechanical & Environmental

  • Operating Temp.

    0°C ~ 40°C (32°F ~ 104°F)

  • Storage Temp.

    -20°C ~ 60°C (-4°F ~ 140°F)

  • Operating Humidity

    0% ~ 90% Relative humidity, non-condensing

  • Dimension (W x L x H)

    387 x 235 x 48mm

  • Weight

    4.9 Kg

  • Vibration Test

    With M.2 SATA : 1.5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 0.5hr/axis

  • Shock Test

    Operating with M.2 SATA : IEC 60068-2-27 testing procedures, 10G for operation mode

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test:Ed

  • Mounting Kit

    Wall / Stand / VESA 75mm x 75mm, 100mm x 100mm

  • Power Mode

    AT/ATX (ATX is default)

  • System Fan

    Fanless

Ordering Information

  • Ordering Information

    OFP-15W38-630-A1R
    15.6 Full-HD Multi Touch Open Frame Panel PC / Intel Celeron 6305E, 4GR,128GB M.2 SATA,4xUSB3,COM,2xLAN,2xDP++ without adapter

    OFP-15W38-111-A1R
    15.6 Full-HD Multi Touch Open Frame Panel PC / Intel Core i3, 4GR, 128GB mSATA,4xUSB3,COM,2xLAN,2xDP++ without adapter

    OFP-15W38-114-A1R
    15.6 Full-HD Multi Touch Open Frame Panel PC / Intel Core i5, 4GR, 128GB mSATA,4xUSB3,COM,2xLAN,2xDP++ without adapter

    OFP-15W38-118-A1R
    15.6 Full-HD Multi Touch Open Frame Panel PC / Intel Core i7, 4GR, 128GB mSATA,4xUSB3,COM,2xLAN,2xDP++ without adapter

    ACC-ADP-090N-06R
    AC/DC adapter 24V/3.75A PWR DIN Plug

    E1702031835R
    USA Power Cord

    E170203183DR
    EU Power Cord

    E170203183BR
    Japan Power Cord

    E170P060370R
    UK Power Cord

    E170P060392R
    Australia Power Cord

  • BIOS
    2
  • Chipset
    1
  • Graphics
    2
  • LAN
    1
  • Design Document
    1
  • Manual
    1
  • Other Driver
    4
  • すべて
  • Windows 10 64bit
  • BIOS

    合計 2 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    (OFP15383)OFP-15W38 BIOS 1.10 CS:3B00H,P/N:E1512O15801R
    2023-11-01
    (OFP15382)OFP-15W38 BIOS 1.00 CS:BF42H,P/N:E1512O15800R

    Chipset

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel_Tiger Lake_Chipset_Win10_64
    • Windows 10 64bit

    Graphics

    合計 2 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel_Tiger Lake_Video_Win10_64
    • Windows 10 64bit
    2023-11-01
    Intel_Tiger Lake_Video_Win10_64
    • Windows 10 64bit

    LAN

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel_I219LM_I210_I225_Lan_Win10_64
    • Windows 10 64bit

    Design Document

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-03
    OFP-15W38 system drawing
    -

    Manual

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2024-01-17
    OFP-15W38 3rd Quick Reference Guide

    Other Driver

    合計 4 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel_BT_AC9560_AX200_Win10_64
    • Windows 10 64bit
    2023-11-01
    Intel_WiFi_AC9560_AX200_Win10_64
    • Windows 10 64bit
    2023-11-01
    Intel_ME_Win10_64
    • Windows 10 64bit
    2023-11-01
    Intel_Tiger Lake_RST_RAID_Win10_64
    • Windows 10 64bit
