AVAILABLE

OFP-21W33

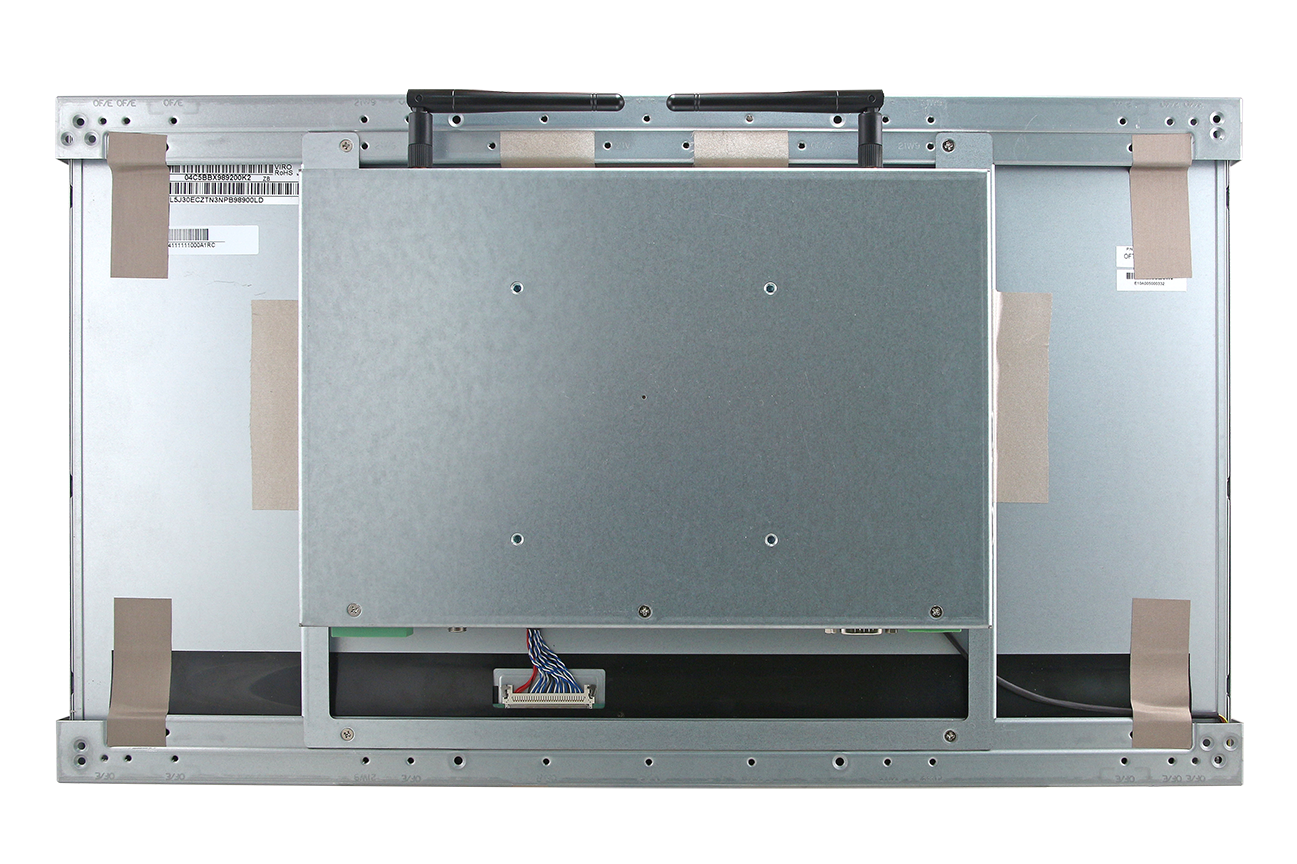

21.5” Full-HD PCAP Multi-Touch Fanless Open Frame Panel PC with Intel® Celeron® Processor J3455

Get a Quote

Comparison

データシート

Get a Quote

Comparison

データシート

  • 21.5” Full-HD open frame panel PC with PCAP touch
  • Intel® Celeron® Processor J3455
  • 2 x 204-pin DDR3L 1600 & 1333MHz SO-DIMM supports up to 16GB
  • 2x GbE LAN, 4 x USB 3.0, line-out, mic-in, 1 x COM, DP++, HDMI/DP
  • Option for 4 x COM, 4 x USB2.0, 16-bit GPIO with DB9 connector
  • Slim & strength design
  • Fanless operation from 0° ~ 45°C
  • Wide voltage input +12 ~ 24Vdc
  • Option for Wi-Fi & BT function
  • Option for Infineon SLB9665 TPM 2.0
  • 仕様
  • ドキュメント
  • FAQ

製品仕様

System Information

  • Processor

    Intel® Celeron® Processor J3455, 2M Cache, up to 2.30 GHz

  • System Memory

    Default with 4GB DDR3L memory
    option supports up to 16GB DDR3L 1600 & 1333MHz SO-DIMM

  • I/O Chipset

    EC iTE IT8528

  • Watchdog Timer

    H/W reset: 1sec. ~ 65535sec./min. and 1sec. or 1min./step

  • BIOS

    AMI 128Mbit SPI BIOS

  • H/W Status Monitor

    Monitoring system temperature and voltage with auto throttling controll

  • SBC

    EMX-APLP

  • CPU Cooler (Type)

    Fanless heatsink

  • Other

    2 x Antenna mounting with dust cover (reserve)

Expansion

  • Expansion

    1 x M.2 (2230) A-Key support WiFi module

Storage

  • Storage

    Default with 64GB mSATA

  • Other Storage Device

    Reserve space for 1 x 2.5 drive bay design (by option)

Display

  • Graphic Chipset

    Intel® HD graphics 500

  • Spec. & Resolution

    HDMI/DP: 3840 x 2160 @ 30Hz, 2560 x 1600 @ 30Hz

Audio

  • Audio Codec

    Realtek ALC662

  • Audio Interface

    Mic-in, Line-out

  • Audio Amplifier

    2 x Stereo class-D 3W audio amplifier

Ethernet

  • LAN Chipset

    2 x Intel I211AT Gigabit Ethernet

  • Ethernet Interface

    10/100/1000 Base-Tx GbE compatible

Power Requirement

  • DC Input

    +12V ~ +24V

  • ACPI

    Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant

Software Support

  • OS

    Win10 / Linux / Android 8.1

Certification

  • Certification Information

    CE / FCC Class A

Panel

  • LCD Size

    21.5", 16:9

  • Display Type

    Full HD

  • Resolution

    1920 x 1080

  • Pixel pitch

    0.24795mm(H) x 0.24795mm(V)

  • Luminance

    250 cd/m2

  • Contrast ratio

    2000

  • Viewing angle

    89 (U), 89 (D), 89 (L), 89 (R)

  • Response time

    35 ms

  • Backlight

    LED

  • Touch Type

    Projective capacitive multi-touch up to 10 points

  • Touch Light Transmission

    89%

  • Touch Controller

    EETI

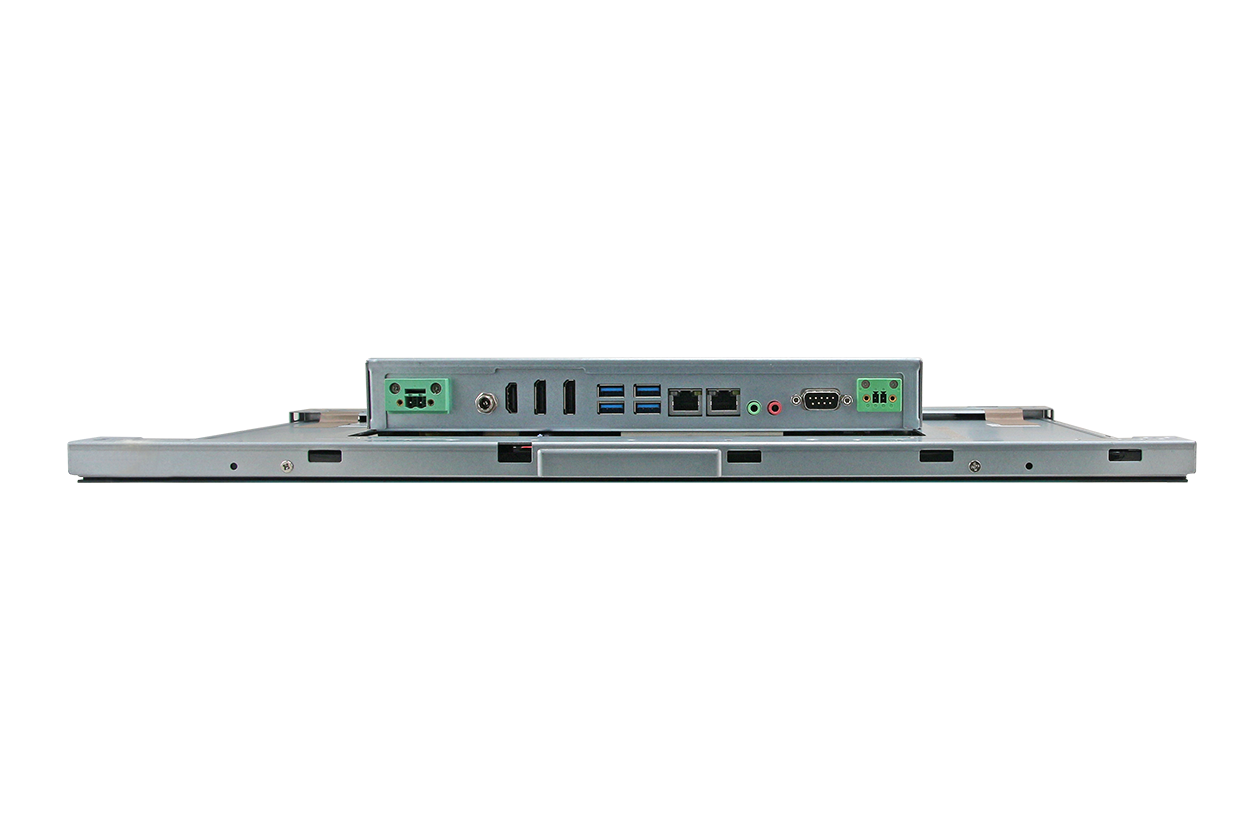

External I/O

  • USB

    4 x USB 3.0, 4 x USB 2.0 (option)

  • LAN Port

    2 x RJ-45

  • COM Port

    1 x RS232(default)/RS422/485, 4 x RS232(option, pin9 without power)

Internal I/O

  • DIO

    16-bit GPIO with DB9 connector(option)

System Control

  • LED Indicator

    HDD LED, power LED

Mechanical & Environmental

  • Operating Temp.

    0°C ~ 40°C (32°F ~ 104°F)

  • Storage Temp.

    -20°C ~ 60°C (-4°F ~ 140°F)

  • Operating Humidity

    0% ~ 90% Relative humidity, non-condensing

  • Dimension (W x L x H)

    501.9 x 296.2 x 52.4mm

  • Weight

    4.1 Kg

  • Vibration Test

    With mSATA : 1.5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 0.5hr/axis

  • Shock Test

    Operating with mSATA : IEC 60068-2-27 testing procedures, 10G for operation mode

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test:Ed

  • Mounting Kit

    Wall / Stand / VESA 75mm x 75mm, 100mm x 100mm

  • Power Mode

    AT/ATX (ATX is default)

  • System Fan

    Fanless

Ordering Information

  • Ordering Information

    OFP-21W33-345-A2R
    21.5 Full-HD Multi Touch Open Frame Panel PC / Intel Celeron J3455, 4GR,64GB mSATA,4USB3,COM,2LAN,DP++,DP,HDMI without adapter

    ACC-OFP-21-PMT-01R
    Panel Mount Kits for OFP-21W series

    ACC-OFP-21-WMT-01R
    Wall Mount Kits for OFP-21W series

    ACC-ADP-060N-08R
    AC/DC adapter 12V/5A 90 degree Screw Type

    E1702031833R
    USA Power Cord

    E1702031000R
    EU Power Cord

    E1702031834R
    Japan Power Cord

    E1702031830R
    UK Power Cord

    E1702031831R
    Australia Power Cord

  • BIOS
    1
  • OS Image
    1
  • Drawing
    1
  • Manual
    1
  • すべて
  • Android
  • BIOS

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    (FT21W335)OFP-21W33/OFT-21W33 BIOS 1.10 CS:1E9EH,P/N:E1512O21301R.Contact AE for details.
    • N/A

    OS Image

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    8.1-r5-r1-android_x86_64
    • Android

    Drawing

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    OFP-21W33 Model system drawing
    • N/A

    Manual

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    OFP-21W33 3rd Quick Reference Guide
    • N/A
