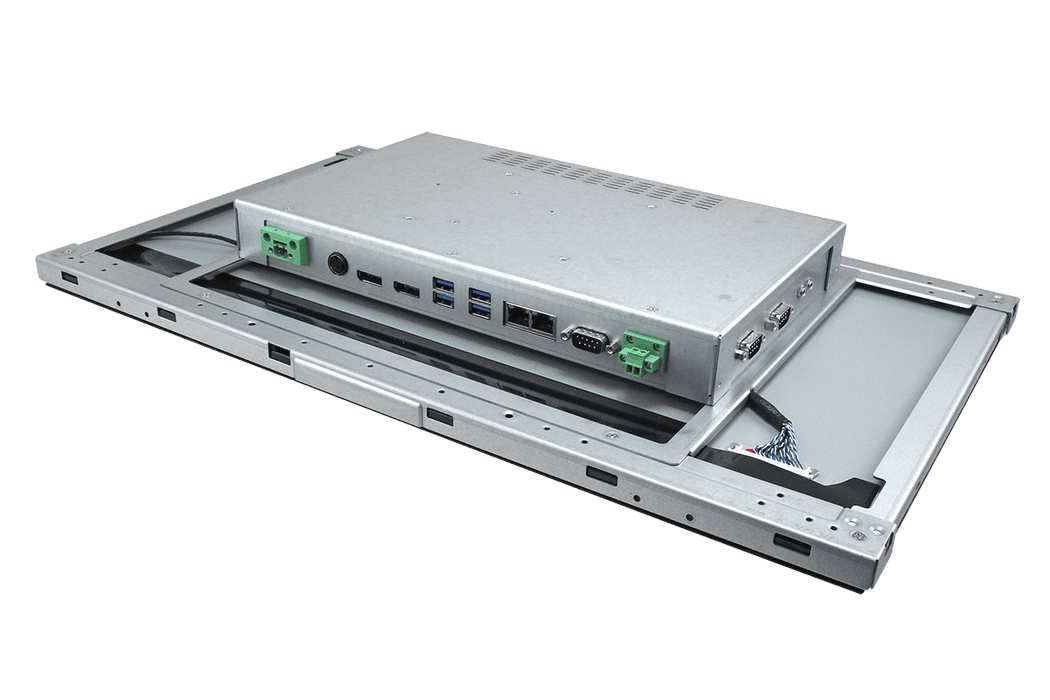

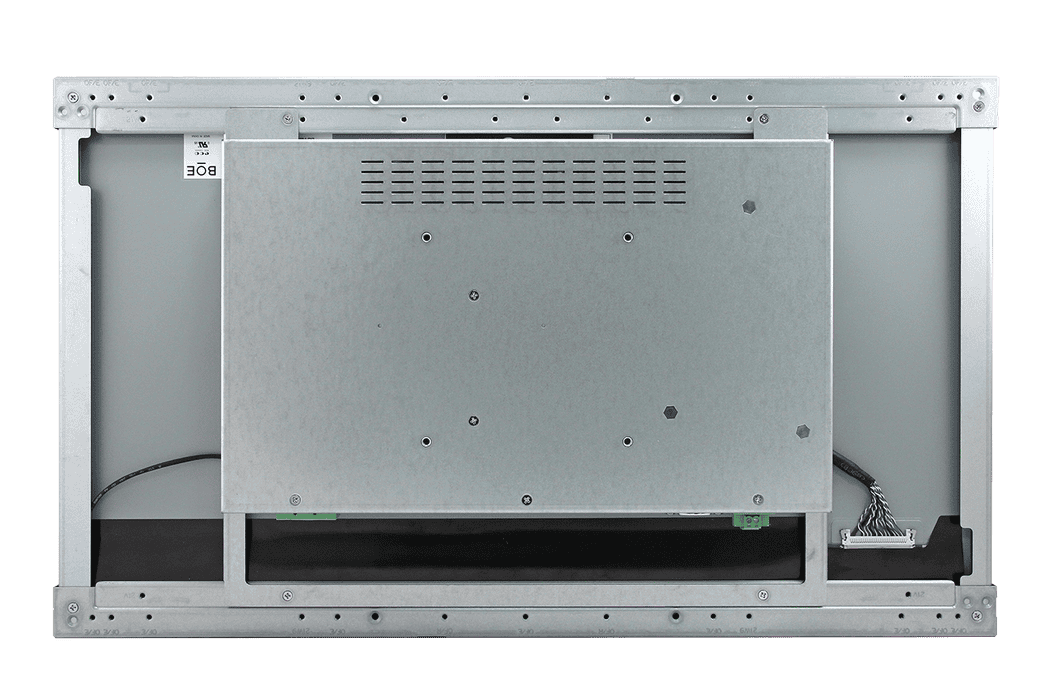

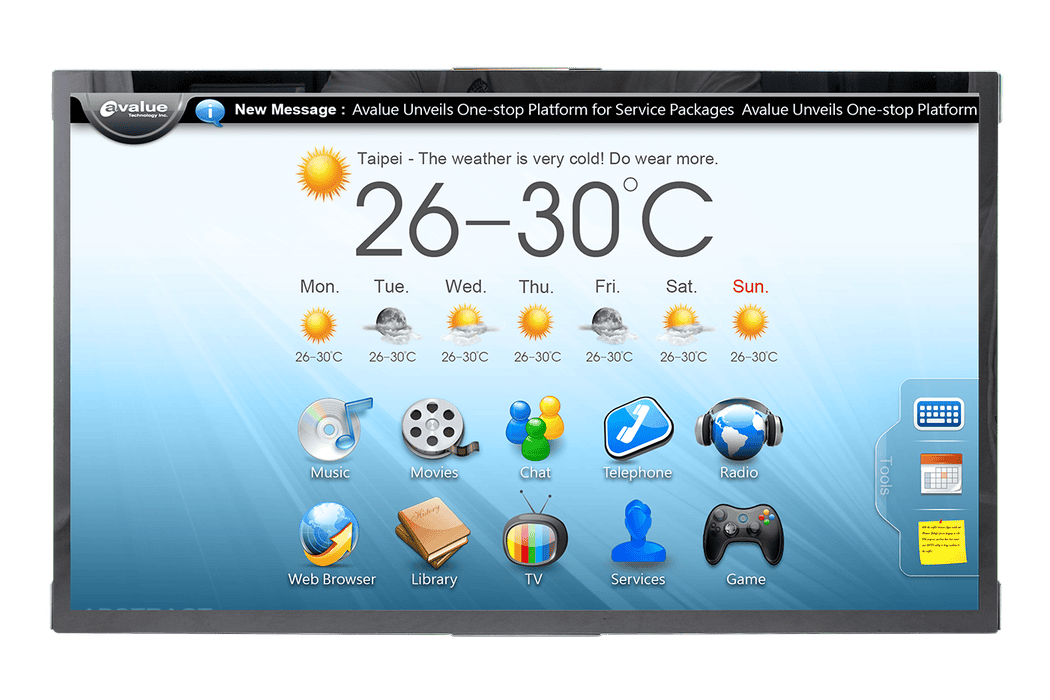

OFP-21W38

21.5” Full-HD PCAP Multi-Touch Fanless Open Frame Panel PC with 11th Generation Intel® Core™ i3/i5/i7 Processors

Get a Quote

Comparison

データシート

Get a Quote

Comparison

データシート

  • 21.5” Full-HD open frame panel PC with PCAP touch
  • 11th Generation Intel® Core™ i3/i5/i7 Processors
  • 2 x 260-pin DDR4 3200 MHz SO-DIMM supports up to 64GB
  • 1 x M.2 type B 3042/3052/2242/2260/2280 (with 1 x PCI-e x1 (default) or SATA, USB 3.0 with 1 x SIM card slot, support WWAN+GNSS or NVMe SSD
  • 2x GbE LAN, 4 x USB 3.0, line-out, mic-in, 1 x COM, DP++, HDMI/DP
  • Option for 4 x COM, 3 x USB2.0
  • 16bit GPIO
  • TPM 2.0
  • Slim & strength design
  • Fanless operation from 0° ~ 45°C
  • Wide voltage input +12 ~ 24V DC
  • Option for Wi-Fi & BT function
  • 仕様
  • ドキュメント
  • FAQ

製品仕様

System Information

  • Processor

    11th Generation Intel® Core™ i3/i5/i7 Processors
    Intel® Core™ i3-1115G4E Processor, 6M Cache, up to 3.00 GHz
    Intel® Core™ i5-1145G7E Processor, 8M Cache, up to 2.60 GHz
    Intel® Core™ i7-1185G7E Processor, 12M Cache, up to 2.80 GHz

  • System Memory

    Default with 4GB DDR4 memory
    option supports up to 64GB DDR4 3200MHz SO-DIMM

  • I/O Chipset

    EC iTE IT8528

  • Watchdog Timer

    H/W Reset: 1sec. ~ 65535sec./min. and 1sec. or 1min./step

  • BIOS

    AMI uEFI BIOS, 256Mbit SPI Flash ROM

  • H/W Status Monitor

    Monitoring system temperature and voltage with auto throttling control

  • SBC

    EMX-TGLP

  • CPU Cooler (Type)

    Fanless heatsink

  • Other

    6 x Antenna mounting with dust cover (reserve)

Expansion

  • Expansion

    1 x M.2 (2230) E-Key support WiFi module

Storage

  • Storage

    Default with 128GB M.2 SATA
    other storage device reserve space for 1 x 2.5 SSD (by option)

  • Other Storage Device

    Reserve space for 1 x 2.5 SSD (by option)

Display

  • Graphic Chipset

    Intel® HD graphics 500

  • Spec. & Resolution

    2 x DP++: 1920 x 1080@60 Hz

Audio

  • Audio Codec

    Realtek ALC897

  • Audio Interface

    Mic-in, Line-out

  • Audio Amplifier

    2 x Stereo class-D 3W audio amplifier

Ethernet

  • LAN Chipset

    1 x Intel® I219LM Gigabit Ethernet PHY (LAN1)
    1 x Intel® I225LM 2.5 Gigabit Ethernet (LAN2)

  • Ethernet Interface

    10/100/1000 Base-Tx GbE compatible

Power Requirement

  • DC Input

    +12V ~ +24V

  • ACPI

    Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant

Software Support

  • OS

    Win10 / Win11 / Linux

Certification

  • Certification Information

    CE / FCC Class A

Panel

  • LCD Size

    21.5", 16:9

  • Display Type

    Full HD

  • Resolution

    1920 x 1080

  • Pixel pitch

    247.95um(H) x 247.95um(V)

  • Luminance

    500 cd/m2

  • Contrast ratio

    1000

  • Viewing angle

    89 (U), 89 (D), 89 (L), 89 (R)

  • Response time

    14 ms

  • Backlight

    LED

  • Touch Type

    Projective capacitive multi-touch up to 10 points

  • Touch Light Transmission

    89%

  • Touch Controller

    EETI

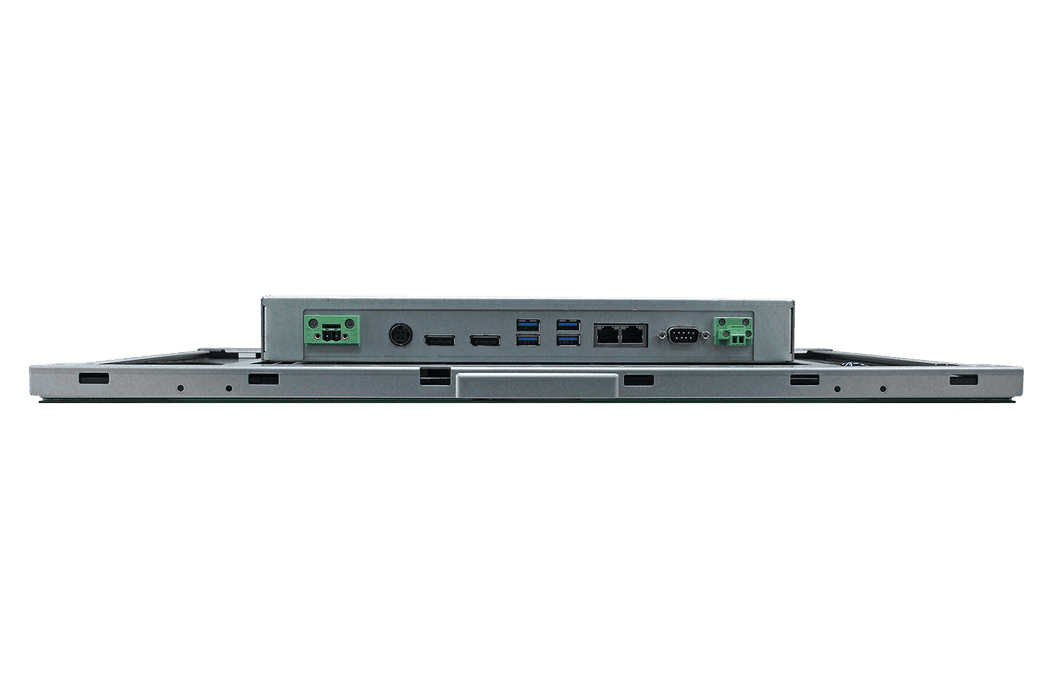

External I/O

  • USB

    4 x USB 3.0
    2 x USB 2.0 (option)

  • LAN Port

    2 x RJ-45

  • COM Port

    1 x RS232(default)/RS422/485, 4 x RS232(option, pin9 without power)

Internal I/O

  • GPIO

    16bit GPIO

System Control

  • LED Indicator

    HDD LED, power LED

Mechanical & Environmental

  • Operating Temp.

    0°C ~ 40°C (32°F ~ 104°F)

  • Storage Temp.

    -20°C ~ 60°C (-4°F ~ 140°F)

  • Operating Humidity

    0% ~ 90% Relative humidity, non-condensing

  • Dimension (W x L x H)

    502 x 294 x 54mm

  • Weight

    5.0 Kg

  • Vibration Test

    With M.2 SATA : 1.5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 0.5hr/axis

  • Shock Test

    Operating with M.2 SATA : IEC 60068-2-27 testing procedures, 10G for operation mode

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test:Ed

  • Mounting Kit

    Wall / Stand / VESA 75mm x 75mm, 100mm x 100mm

  • Power Mode

    AT/ATX (ATX is default)

  • System Fan

    Fanless

Ordering Information

  • Ordering Information

    OFP-21W38-630-A1R
    21.5 Full-HD Multi Touch Open Frame Panel PC / Intel Celeron 6305E, 4GR,128GB M.2 SATA,4xUSB3,COM,2xLAN,2xDP++ without adapter

    OFP-21W38-111-A1R
    21.5 Full-HD Multi Touch Open Frame Panel PC / Intel Core i3, 4GR, 128GB mSATA,4xUSB3,COM,2xLAN,2xDP++ without adapter

    OFP-21W38-114-A1R
    21.5 Full-HD Multi Touch Open Frame Panel PC / Intel Core i5, 4GR, 128GB mSATA,4xUSB3,COM,2xLAN,2xDP++ without adapter

    OFP-21W38-118-A1R
    21.5 Full-HD Multi Touch Open Frame Panel PC / Intel Core i7, 4GR, 128GB mSATA,4xUSB3,COM,2xLAN,2xDP++ without adapter

    ACC-ADP-090N-06R
    AC/DC adapter 24V/3.75A PWR DIN Plug

    E1702031835R
    USA Power Cord

    E170203183DR
    EU Power Cord

    E170203183BR
    Japan Power Cord

    E170203183ER
    UK Power Cord

    E1702031800R
    Australia Power Cord

  • BIOS
