AVAILABLE

SPC-1209

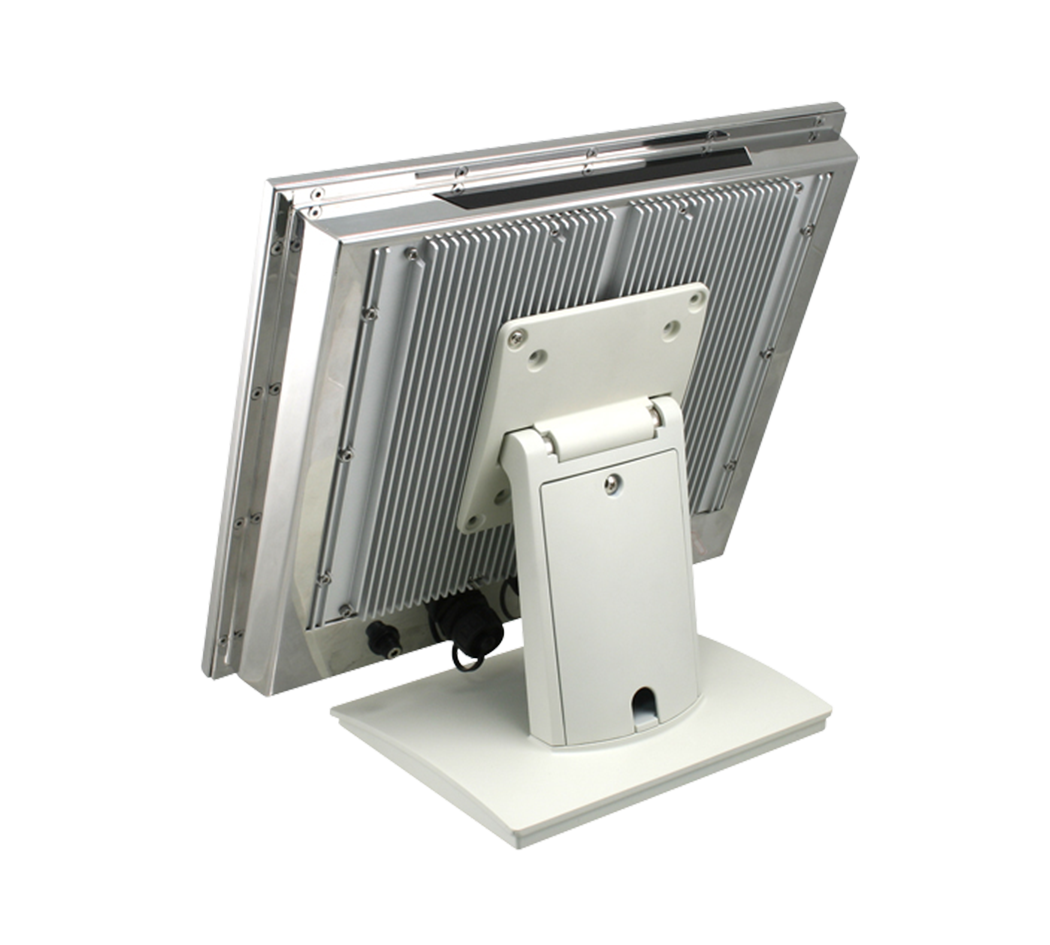

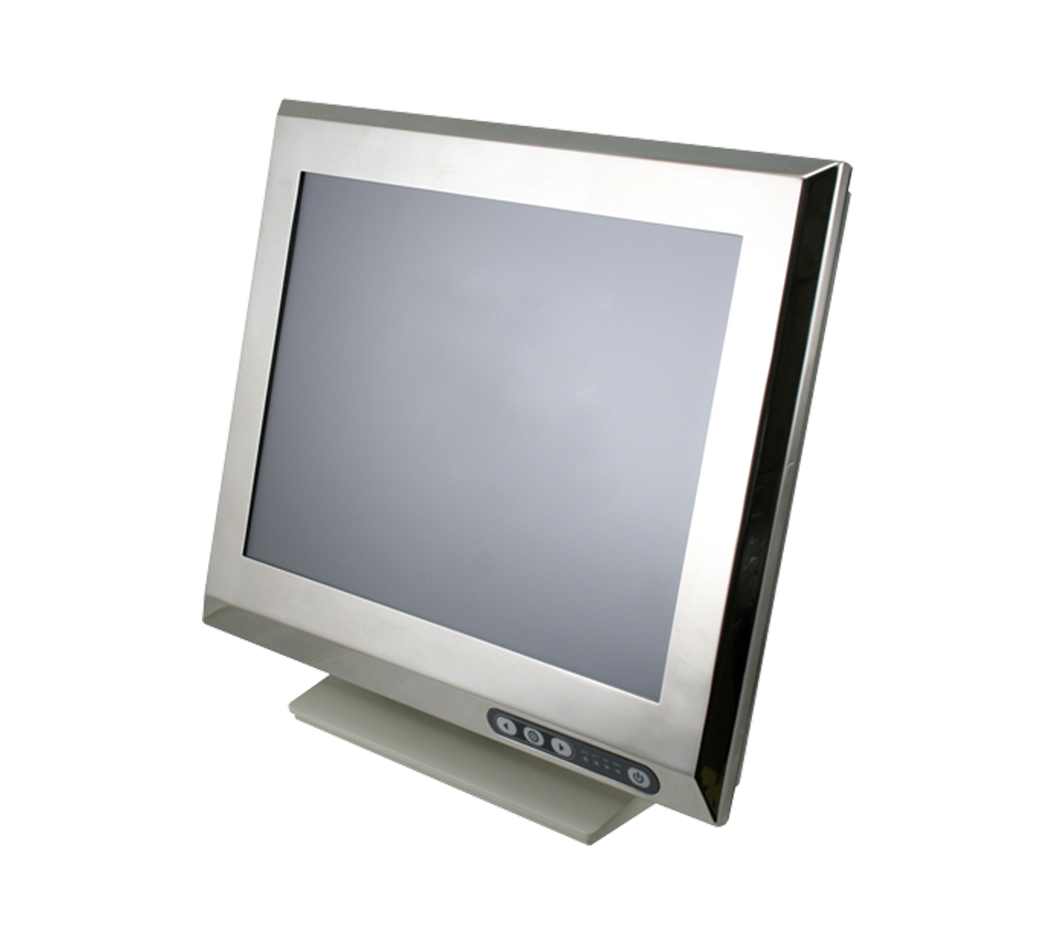

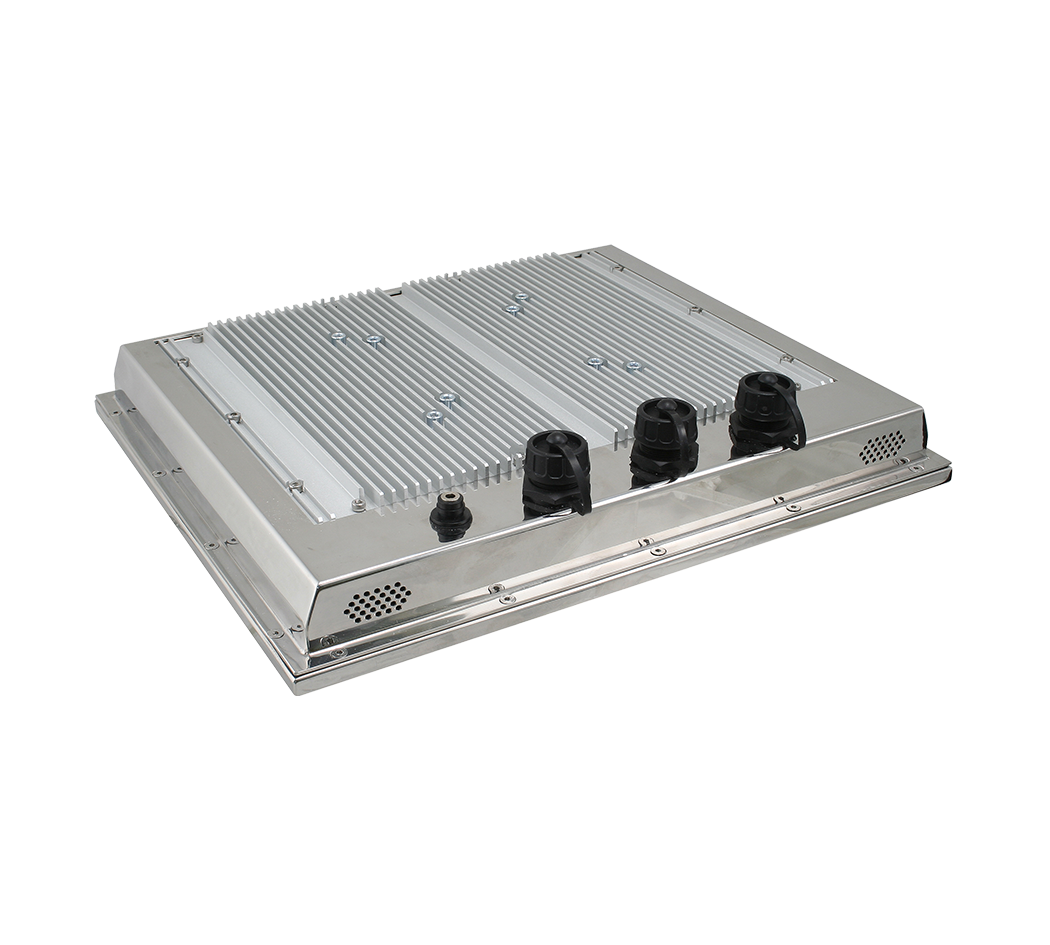

12.1" Intel Atom® E3845/Celeron® J1900 Processors Fanless Stainless Steel Chassis Touch Panel PC with Full IP-65

見積もり

比較製品

データシート

見積もり

比較製品

データシート

  • Intel Atom® E3845/Celeron® J1900 Processors
  • One 204-pin DDR3L SODIMM socket supports up to 8GB DDR3L 1333 SDRAM
  • 1 LAN, 1 COM, 3 USB
  • Wide voltage +12V ~ +26V input, ErP power
  • Full system IP65
  • 仕様
  • ドキュメント
  • FAQ

製品仕様

System Information

  • Processor

    Intel Atom® E3845/Celeron® J1900 Processors
    Intel Atom® Processor E3845, 2M Cache, 1.91 GHz
    Intel® Celeron® Processor J1900, 2M Cache, up to 2.0 GHz

  • System Memory

    1 x 204-pin DDR3L 1333MHz SO-DIMMup to 8 GB

  • I/O Chipset

    EC ITE IT8528E

  • Watchdog Timer

    H/W reset, 1sec. ~ 65535sec./1sec.step

  • H/W Status Monitor

    Monitoring CPU & system temperature and voltage

  • SBC

    EBM-BYT

  • CPU Cooler (Type)

    Fanless heatsink

Expansion

  • Expansion

    1 x Mini PCIe support mSATA
    1 x Mini PCIe support SIM card

Storage

  • Storage

    1 x CompactFlash type I/II socket
    1 x 2.5 dirve bay

Display

  • Graphic Chipset

    Intel® Valleyview SoC integrated graphics
    supports dual display

  • Spec. & Resolution

    HDMI: Max. Resolution 1920x1200@ 60Hz

Audio

  • Audio Codec

    Realtek ALC888S

  • Audio Interface

    Line-out

  • Speaker Output

    2 x 5W

Ethernet

  • LAN Chipset

    2 x Intel® I210AT Gigabit Ethernet controller

  • Ethernet Interface

    10/100/1000 Base-Tx GbE compatible

Power Requirement

  • DC Input

    +12V ~ +26V

  • ACPI

    Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant

Software Support

  • OS

    Win 7 / Win 8 / Win 10 / Linux

Certification

  • Certification Information

    CE / FCC Class A

Panel

  • LCD Size

    12.1", 4:3

  • Display Type

    XGA

  • Resolution

    1024 x 768

  • Pixel pitch

    0.240mm(H) x 0.240mm(V)

  • Luminance

    600 cd/m2

  • Contrast ratio

    700

  • Viewing angle

    70 (U), 70 (D), 80 (L), 80 (R)

  • Response time

    16 ms

  • Backlight

    LED

  • Touch Type

    5 wires resistive

  • Touch Light Transmission

    80%

  • Touch Controller

    Onboard USB touch (EETI)

External I/O

  • USB Port

    3 x USB 2.0 (2 from rear I/O, 1 through 3-in-1 waterproof external cable)

  • LAN Port

    1 x RJ-45

  • COM Port

    1 x DB9 (Through 3-in-1 waterproof external cable)

Internal I/O

  • SATA

    1 x SATA II

System Control

  • LED Indicator

    HDD LED, power LED

Data Communication

  • WLAN

    Optional WIFI module 802.11 ac/a/b/g/n/

Mechanical & Environmental

  • Operating Temp.

    0°C ~ 40°C (32°F ~ 104°F)

  • Storage Temp.

    -20°C ~ 60°C (-4°F ~ 140°F)

  • Operating Humidity

    20% ~ 80% Relative humidity, non-condensing

  • Dimension (W x L x H)

    311 x 272 x 58mm

  • Weight

    4.23 Kg

  • Vibration Test

    With SSD/mSATA : 1.5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 30min/axis

  • Shock Test

    With CF/SSD : 10Grms, IEC 60068-2-27, half sine, 11ms

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test:Ed

  • IP Rating

    Whole system IP65

  • Mounting Kit

    Wall / Stand / VESA 75mm x 75mm, 100mm x 100mm

  • Power Mode

    AT/ATX (ATX is default)

  • System Fan

    Fanless

  • Construction - Front

    Stainless steel

  • Construction - Rear

    Stainless steel

Component

  • Adapter

    Input: 100 ~ 240Vac/ 50 ~ 60Hz
    Output: 60W adapter (24V @ 2.5A adapter)

Ordering Information

  • Ordering Information

    SPC-1209-190-A5R
    Intel Celeron SoC J1900 2.0GHz D1-CPU/4G DDR3L/32G SSD/1GLAN/2USB/12~26V input/24V Adapter

    SPC-1209-384-A4R
    Intel E3845 CPU/4G DDR3L/32G SSD/1GLAN/1COM/3USB/12~26V input/24V Adapter

    ACC-ARM-D1R
    VESA STAND, 75mm & 100 mm

    ACC-ARM-D23R
    VESA STAND, 75mm & 100 mm

    ACC-SPC-WIFI-1R
    Wifi Kits for SPC-15/17/22 802.11b/g/n MPCIe/2Antenna/Cable

    E1702031833R
    USA Power Cord

    E1702031000R
    EU Power Cord

    E1702031834R
    Japan Power Cord

    E1702031830R
    UK Power Cord

    E1702031831R
    Australia Power Cord

  • BIOS
    8
  • Chipset
    4
  • Audio
    3
  • Graphics
    4
  • LAN
    2
  • Drawing
    1
  • Manual
    1
  • Other Driver
    12
  • すべて
  • Windows 10 64bit
  • Windows 8 64bit
  • Windows 8 32bit
  • Windows 7 64bit
  • Windows CE
  • BIOS

    合計 8 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    LPC129IF)LPC/SPC-1009/1209(I) 1.6CS:C281H,P/N:E1512L29009R
    2023-11-01
    LPC/SPC-1009/1209(M/D) BIOS 1.2 CS:ED0AH,P/N:E1512L29008R
    2023-11-01
    LPC129IE)LPC/SPC-1009/1209(I) 1.5CS:800B,P/N:E1512L29007R
    2023-11-01
    LPC/SPC-1009/1209(M/D) BIOS 1.1 CS:AA84H,P/N:E1512L29006R
    2023-11-01
    LPC129ID)LPC/SPC-1009/1209(I) 1.4CS:6AF4,P/N:E1512L29005R
    2023-11-01
    LPC129IC)LPC/SPC-1009/1209(I) 1.3CS:0D48,P/N:E1512L29003R.
    2023-11-01
    LPC129I9)LPC/SPC-1009/1209(I) 1.2CS:9F52,P/N:E1512L29002R
    2023-11-01
    LPC/SPC-1009/1209(I) 1.1 CS:4A48H,P/N:E1512L29001R

    すべてのファイルを開く

    Chipset

    合計 4 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel_BYT_Chipset_10.1.1.7
    • Windows 10 64bit
    2023-11-01
    Intel_chipset_D1 Stepping_10.1.17570.8068
    • Windows 10 64bit
    2023-11-01
    Intel_BYT_Chipset_Win 7 8 3264_10.0.14.zip
    • Windows CE
    • Windows 7 64bit
    2023-11-01
    Intel_BYT_Chipset_Win8.1_32_64_Driver.zip
    • Windows 8 32bit
    • Windows 8 64bit

    すべてのファイルを開く

    Audio

    合計 3 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Realtek_ALC892_Win 7 8 64_R275.zip
    • Windows 7 64bit
    2023-11-01
    Realtek_ALC892_Win7 8 32_R275.zip
    • Windows CE
    2023-11-01
    Realtek_ALC892_Audio_Win7_8.1_3264_R273.zip
    • Windows 7 64bit
    • Windows 8 32bit
    • Windows 8 64bit
    • Windows 10 64bit

    Graphics

    合計 4 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel_BYT_VGA_Win8.1_10_64_15.33.37.64.4242
    • Windows 8 64bit
    • Windows 10 64bit
    2023-11-01
    Intel_BYT_VGA_D1 Stepping_Win8.1_10_64_15.33.46.64.4885
    • Windows 10 64bit
    2023-11-01
    Intel_EMGD.Win 7_64_37_15_0_1097.zip
    • Windows 7 64bit
    2023-11-01
    Intel_EMGD.Win 7_32_36_15_0_1097.zip
    • Windows CE

    すべてのファイルを開く

    LAN

    合計 2 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel_I210_I217L_LAN_Win7_8.1_32_18.7.zip
    • Windows CE
    2023-11-01
    Intel_I210_I217L_LAN_Win7_8.1_32_18.7.zip
    • Windows 7 64bit
    • Windows 8 32bit
    • Windows 8 64bit
    • Windows 10 64bit

    Drawing

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    SPC-1209 system drawing

    Manual

    合計 1 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    QRG SPC-1209/1709 A1 5th Ed.

    Other Driver

    合計 12 ファイル

    No.
    リリース日
    タイトル、説明
    オペレーティングシステム
    ドキュメント
    ダウンロード
    2023-11-01
    Intel BYT_ MBI_D1 Stepping_1.70.304.16316
    • Windows 10 64bit
    2023-11-01
    Intel_BYT_TXE_D1 Stepping_1.1.5.2162
    • Windows 10 64bit
    2023-11-01
    Intel TXE_Win 7 8 3264_FW 1.04.1089 HF4.zip
    • Windows CE
    • Windows 7 64bit
    2023-11-01
    Intel_USB30_Win 7_32 64.zip
    • Windows CE
    • Windows 7 64bit
    2023-11-01
    kmdf-1.11-Win-6.1-x64.zip
    • Windows 7 64bit
    2023-11-01
    kmdf-1.11-Win-6.1-x86.zip
    • Windows CE
    2023-11-01
    SMSC_hub driver_4.1.3.0_Setup.zip
    • Windows CE
    • Windows 8 32bit
    • Windows 8 64bit
    • Windows 10 64bit
    2023-11-01
    eGalaxTouch_5.13.0.12628.zip
    • Windows CE
    • Windows 7 64bit
    2023-11-01
    SMSC_hub driver_4.1.3.0_Setup.zip
    • Windows 8 32bit
    2023-11-01
    MBI_PV_Win8_1_WW51-1.70.305.16316.zip
    • Windows 8 32bit
    • Windows 8 64bit
    • Windows 10 64bit
    1
    2

    すべてのファイルを開く
