SPC-1533-B1

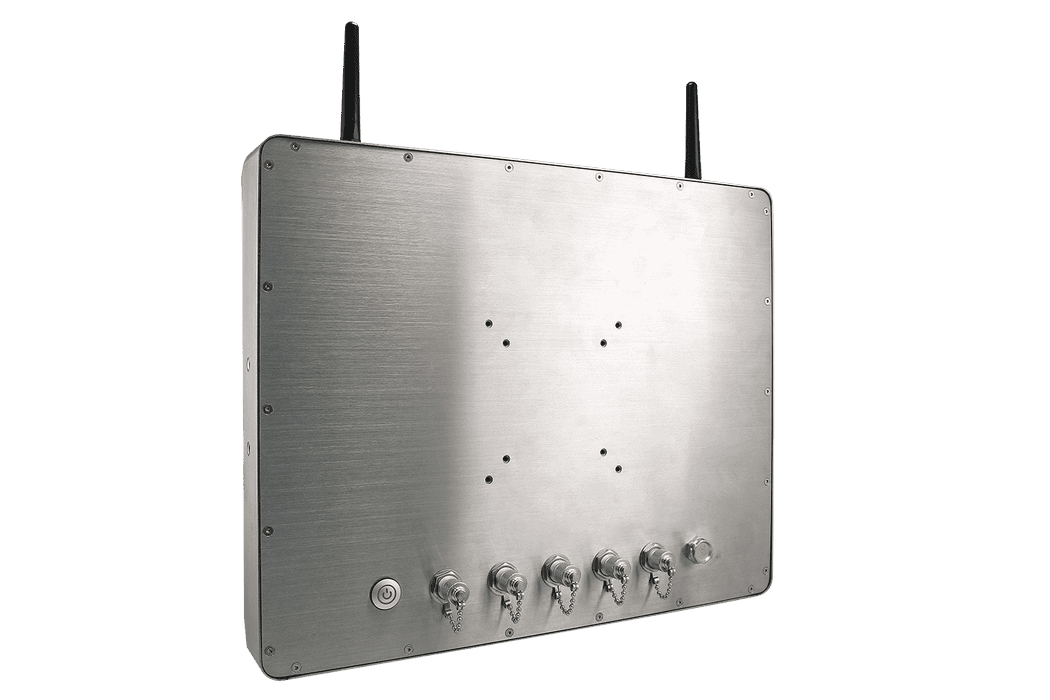

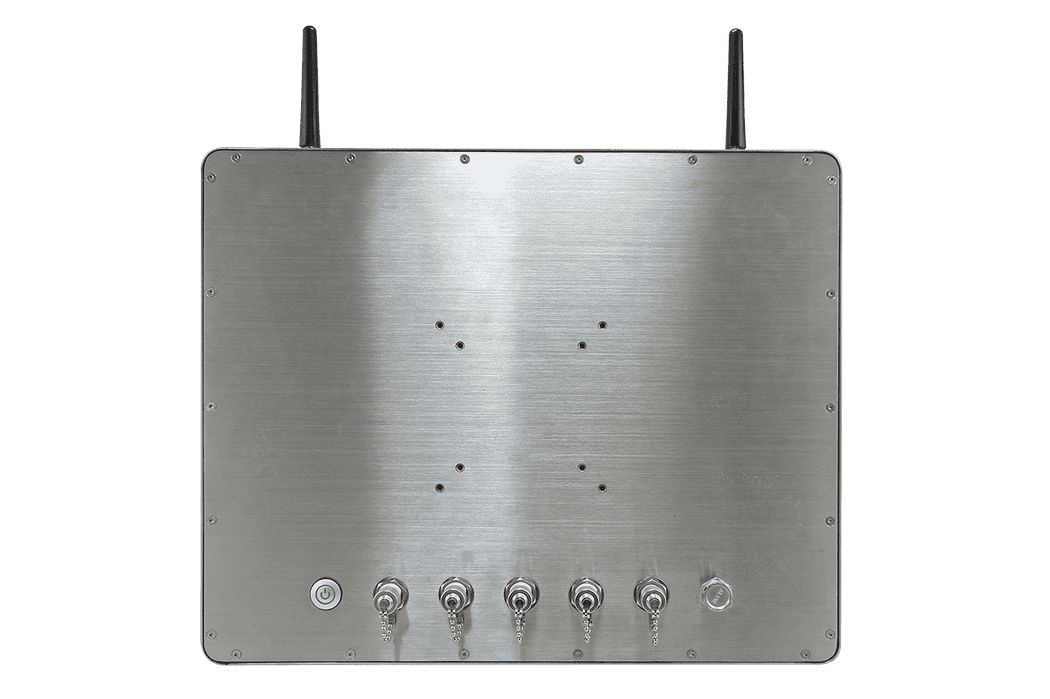

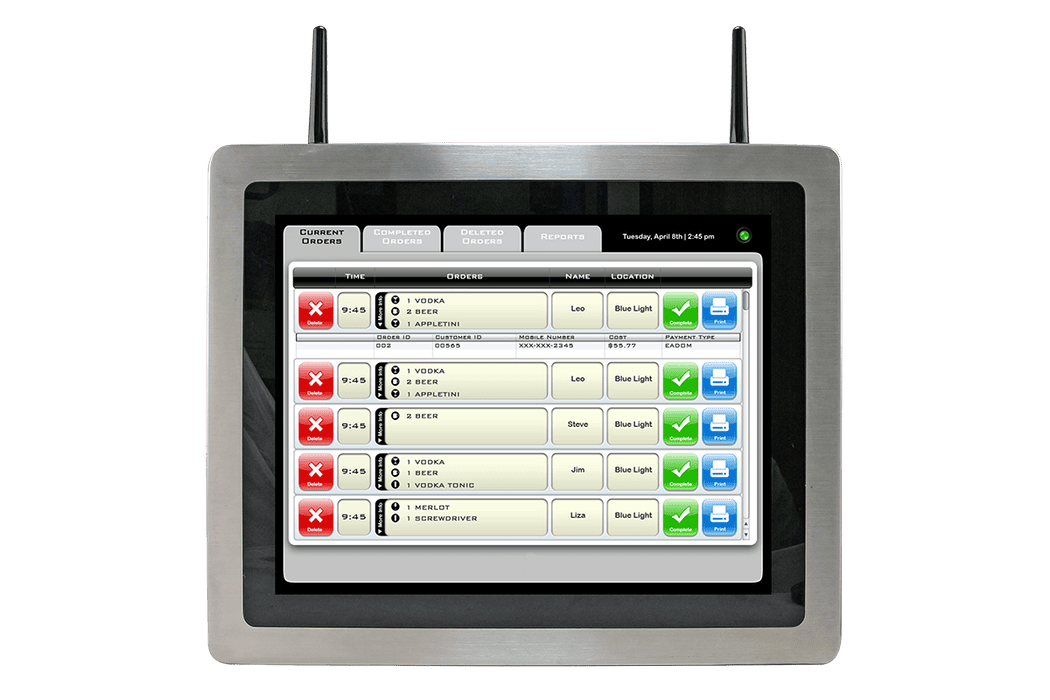

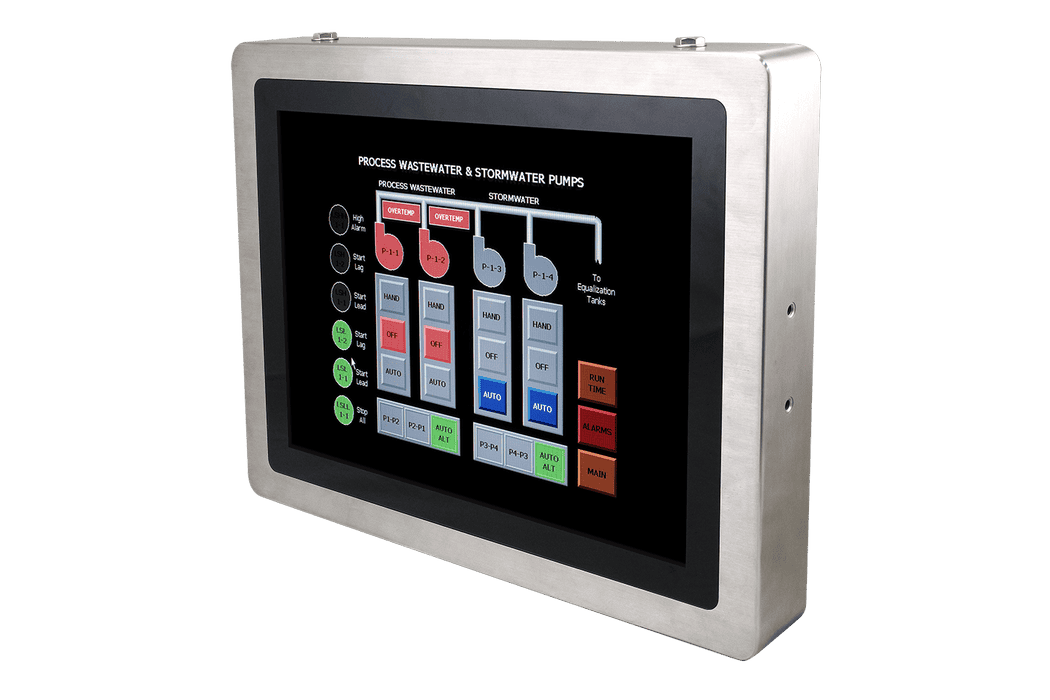

15" Intel® Celeron® Processor J3455 Fanless Stainless Steel Chassis Touch Panel PC with Full IP-66 & IP-69K

Get a Quote

Comparison

データシート

Get a Quote

Comparison

データシート

  • 特徴
  • 仕様
  • ドキュメント

製品機能

  • Intel® Celeron® Processor J3455
  • Projective capacitive touchscreen full flat design
  • Waterproof power button
  • Rich and swappable I/O, 1 x LAN, 2 x USB, 1 x COM by M12 8-pin(male) with waterproof cover and chain
  • IP66 air pressure relief valve
  • Metal waterproof connectors
  • Wide range DC in +12V ~ +24V
  • Wide temperature -10°C ~ 50°C
  • Full system IP66, IP69K
  • Multiple OS support (Win10, Linux, Android)
  • Optional WiFi/BT with waterproof antenna
  • Optional auto dimming / high brightness solution

製品仕様

System Information

  • Processor

    Intel® Celeron® Processor J3455, 2M Cache, up to 2.30 GHz

  • Platform Controller Hub

    Intel Apollo Lake SoC integrated

  • System Memory

    2 x 204-pin DDR3L 1600MTs SO-DIMM up to 16 GB

  • I/O Chipset

    EC ITE IT8528E

  • Watchdog Timer

    H/W reset, 1sec. ~ 65535sec./1sec.step

  • H/W Status Monitor

    Monitoring system temperature and voltage with auto throttling control

  • TPM

    Option for Infineon SLB9665 TPM 2.0

  • SBC

    EMX-APLP

  • CPU Cooler (Type)

    Fanless heatsink

  • Other

    1 x WiFi with waterproof antenna (optional)

Expansion

  • Expansion

    1 x M.2 (2230) A-Key support WiFi module

Storage

  • Storage

    Default with 64GB mSATA

  • Other Storage Device

    1 x 2.5 Drive bay for SSD/HDD(by option)

Display

  • Graphic Chipset

    Intel® HD Graphics 500

  • Spec. & Resolution

    LVDS: Max. Resolution 1920x1080 @ 60Hz
    eDP: Max. Resolution 4096x2160 @ 60Hz

Audio

  • Audio Codec

    Realtek ALC662

Ethernet

  • LAN Chipset

    2 x Intel I211AT Gigabit Ethernet

  • Ethernet Interface

    10/100/1000 Base-Tx GbE compatible

Power Requirement

  • DC Input

    +12V ~ +24V

  • ACPI

    Single power ATX support S0, S3, S4, S5 and ACPI 3.0 compliant

Software Support

  • OS

    Win10 / Linux / Android 8.1

Certification

  • Certification Information

    CE / FCC Class A

Panel

  • LCD Size

    15", 4:3

  • Display Type

    XGA

  • Resolution

    1024 x 768

  • Pixel pitch

    0.297mm(H) x 0.297mm(V)

  • Luminance

    300 cd/m2

  • Contrast ratio

    2000

  • Viewing angle

    88 (U), 88 (D), 88(L), 88 (R)

  • Response time

    16 ms

  • Backlight

    LED

  • Touch Type

    Projective capacitive multi-touch up to 10 points

  • Touch Light Transmission

    85%

  • Touch Controller

    ILITEK COF touch

External I/O

  • USB

    2 x M12 8-pin (male) for 2 x USB 2.0 with waterproof cover and chain

  • LAN Port

    1 x RJ-45 8-pin (male) for LAN with waterproof cover and chain

  • COM Port

    1 x M12 8-pin (male) for COM (RS-232/422/485) with waterproof cover and chain

Internal I/O

  • SATA

    1 x SATA III

System Control

  • LED Indicator

    HDD LED, power LED

Mechanical & Environmental

  • Operating Temp.

    -10°C ~ 50°C (14°F ~ 122°F), by flow = 0.5

  • Storage Temp.

    -20°C ~ 60°C (-4°F ~ 140°F)

  • Operating Humidity

    40°C @ 95% Relative humidity, non-condensing

  • Dimension (W x L x H)

    393 x 315.8 x 49mm

  • Weight

    5.7 Kg

  • Vibration Test

    With SSD/mSATA : 1.5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 30min/axis

  • Shock Test

    With CF/SSD : 10Grms, IEC 60068-2-27, half sine, 11ms

  • Drop Test

    ISTA 2A, IEC-60068-2-32 Test:Ed

  • IP Rating

    Whole system IP69K, IP66

  • Mounting Kit

    Wall / Stand / VESA 75mm x 75mm, 100mm x 100mm

  • Power Mode

    AT/ATX (ATX is default))

  • System Fan

    Fanless

  • Construction - Front

    Stainless steel

  • Construction - Rear

    Stainless steel

Component

  • Adapter

    Input: 100 ~ 240Vac/ 50 ~ 60Hz
    Output: 60W adapter (24V @ 2.5A adapter) AC-DC adapter (need waterproof M12/3pin-D2.5 DC Jack-plug 200cm cable for M12 DC in connector)

Ordering Information

  • Ordering Information

    SPC-1533-345-B1R
    15 1024 x 768 Full IP-66 Stainless Steel panel PC/PCap/IP-69K/ (F1 Stepping CPU) intel J3455/4GR/64GmSATA/5M12(LAN/2x2USB/COM/DCin)/VentValve/EMX-APLP/without Adapter

    ACC-ARM-D1R
    VESA STAND, 75mm & 100 mm

    ACC-ARM-D23R
    VESA STAND, 75mm & 100 mm

    ACC-ADP-060N-09R
    AC/DC adapter 24V/2.5A 90 Plug Type
    *(Suggest DC Jack to M12 cable E170W050030R (Waterproof M12 DC Cable) when adapter needed)

    E170W050030R
    Waterproof M12 DC Cable

    E170W160030R
    Waterproof M12 USB Cable

    E170W160040R
    Waterproof M12 Lan Cable

    E170W170010R
    Waterproof M12 COM Cable

    E1702031833R
    USA Power Cord

    E1702031000R
    EU Power Cord

    E1702031834R
    Japan Power Cord

    E1702031830R
    UK Power Cord

    E1702031831R
    Australia Power Cord
